Switch simple 50/60 hertzs pour Megadrive 1 Pal RGB 1601-09

2 participants

Aller en bas

Switch simple 50/60 hertzs pour Megadrive 1 Pal RGB 1601-09 Empty Switch simple 50/60 hertzs pour Megadrive 1 Pal RGB 1601-09

Message par Obiwan130 Jeu 23 Mar 2023 - 17:27

Bonjour, ayant une Megadrive 1 Pal RGB 1601-09 et ayant trouvé un petit bouton switch deux positions. J'aimerais savoir s'il serait possible de faire un siwtch 50/60 hertzs ? Et si oui, qu'elle serait la façon la plus simple. Pour information, j'ai déjà dézoné des consoles mais jamais switché, donc ça sera mon premier.

Cordialement.

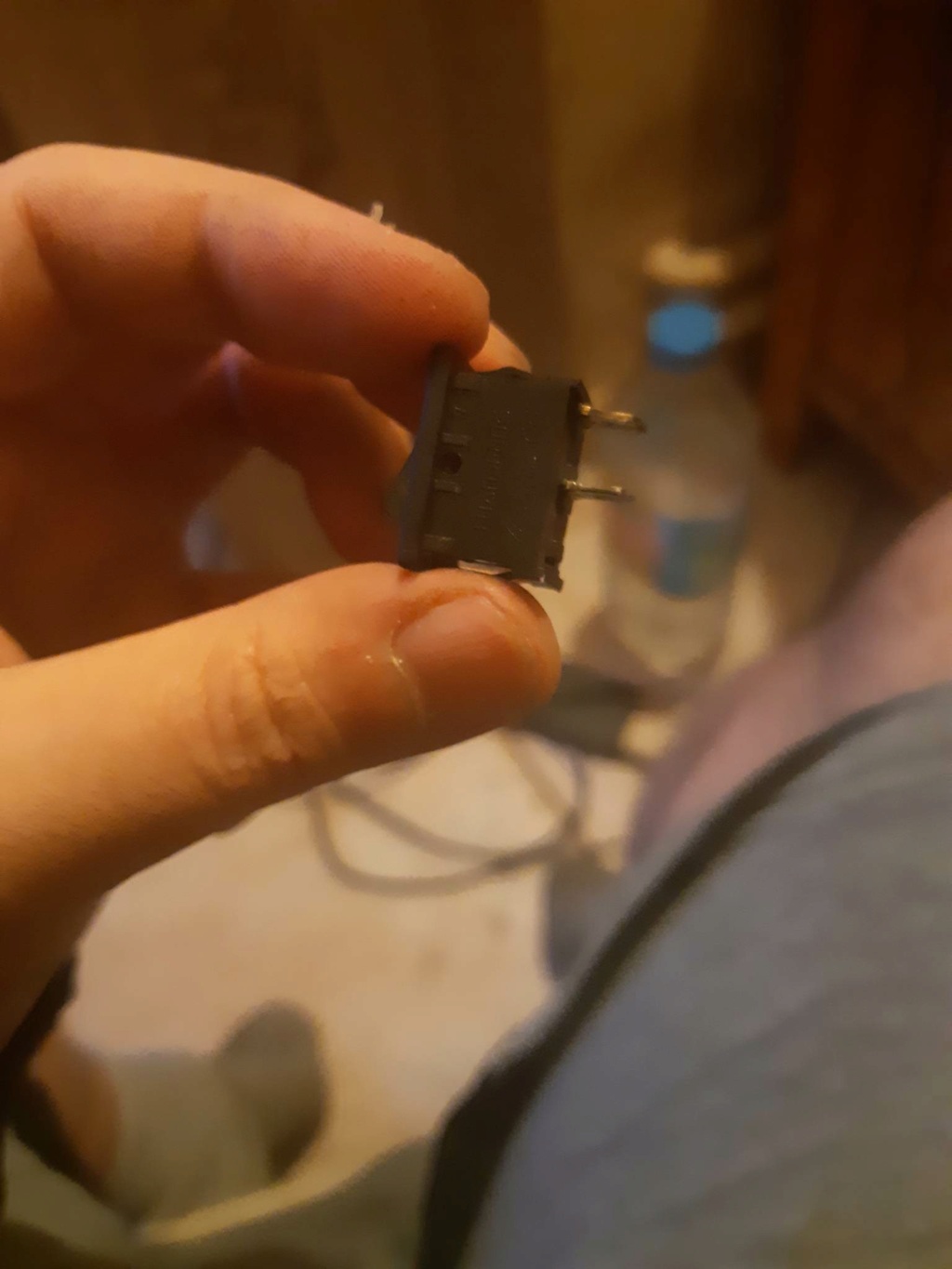

Photo du bouton deux positions : Switch simple 50/60 hertzs pour Megadrive 1 Pal RGB 1601-09 33639710
Switch simple 50/60 hertzs pour Megadrive 1 Pal RGB 1601-09 33658610
Obiwan130
Obiwan130
Patient contaminé

Masculin Nombre de messages : 161
Age : 39
Localisation : Arles
Date d'inscription : 06/08/2022

Revenir en haut Aller en bas

Switch simple 50/60 hertzs pour Megadrive 1 Pal RGB 1601-09 Empty Re: Switch simple 50/60 hertzs pour Megadrive 1 Pal RGB 1601-09

Message par Obiwan130 Jeu 23 Mar 2023 - 18:38

Ce qui me fait douter, c'est que ça soit un bouton avec deux broches. Je ne trouve aucun tuto avec des boutons On/off à deux broches. Est-cec possible ou pas ?
Obiwan130
Obiwan130
Patient contaminé

Masculin Nombre de messages : 161
Age : 39
Localisation : Arles
Date d'inscription : 06/08/2022

Revenir en haut Aller en bas

Switch simple 50/60 hertzs pour Megadrive 1 Pal RGB 1601-09 Empty Re: Switch simple 50/60 hertzs pour Megadrive 1 Pal RGB 1601-09

Message par Anthotho Jeu 23 Mar 2023 - 19:18

Salut,
Non tu ne pourras pas, il faut obligatoirement un interrupteur avec trois broches.

Tu ne préfère pas te faire une switchless plutôt ?
Ça évite de percer la coque et au final ça ne fait pas plus de boulot, deux fils en plus pour le reset et la led mais pas de perçage et fixation de l'interrupteur.
Anthotho
Anthotho
Patient contaminé

Masculin Nombre de messages : 665
Age : 36
Localisation : Ouest
Date d'inscription : 07/03/2020

Revenir en haut Aller en bas

Switch simple 50/60 hertzs pour Megadrive 1 Pal RGB 1601-09 Empty Re: Switch simple 50/60 hertzs pour Megadrive 1 Pal RGB 1601-09

Message par Obiwan130 Jeu 23 Mar 2023 - 19:23

Ah c'est con sinon j'aurais commencé ce soir. J'ai vu pourtant des mecs ne souder que deux fils à leur bouton interrupteur. Il manque la masse sur le bouton que j'ai ?
Obiwan130
Obiwan130
Patient contaminé

Masculin Nombre de messages : 161
Age : 39
Localisation : Arles
Date d'inscription : 06/08/2022

Revenir en haut Aller en bas

Switch simple 50/60 hertzs pour Megadrive 1 Pal RGB 1601-09 Empty Re: Switch simple 50/60 hertzs pour Megadrive 1 Pal RGB 1601-09

Message par Anthotho Jeu 23 Mar 2023 - 19:37

Il faut un pin pour le Ground, un pour le +5V et un pour le jumper donc c'est bien 3 pins.

Anthotho
Anthotho
Patient contaminé

Masculin Nombre de messages : 665
Age : 36
Localisation : Ouest
Date d'inscription : 07/03/2020

Revenir en haut Aller en bas

Switch simple 50/60 hertzs pour Megadrive 1 Pal RGB 1601-09 Empty Re: Switch simple 50/60 hertzs pour Megadrive 1 Pal RGB 1601-09

Message par Obiwan130 Jeu 23 Mar 2023 - 20:36

Sur une Megadrive chinoise, le mec de la vidéo ne soude que deux fils, certes sur un interrupteur à 3 broches. Bon ben tant pis. Je n'arrive pas à mettre la main sur un interrupteur à trois broches chez moi.

https://www.youtube.com/watch?v=oibtvVEjm9I&t=341s&ab_channel=zelouis
Obiwan130
Obiwan130
Patient contaminé

Masculin Nombre de messages : 161
Age : 39
Localisation : Arles
Date d'inscription : 06/08/2022

Revenir en haut Aller en bas

Switch simple 50/60 hertzs pour Megadrive 1 Pal RGB 1601-09 Empty Re: Switch simple 50/60 hertzs pour Megadrive 1 Pal RGB 1601-09

Message par Obiwan130 Jeu 23 Mar 2023 - 20:40

Sur le bouton interrupteur que j'ai, je remarque qu'il y a une troisième fente. On ne peut pas y glisser un morceau de fer ?
Obiwan130
Obiwan130
Patient contaminé

Masculin Nombre de messages : 161
Age : 39
Localisation : Arles
Date d'inscription : 06/08/2022

Revenir en haut Aller en bas

Switch simple 50/60 hertzs pour Megadrive 1 Pal RGB 1601-09 Empty Re: Switch simple 50/60 hertzs pour Megadrive 1 Pal RGB 1601-09

Message par Anthotho Jeu 23 Mar 2023 - 21:07

Obiwan130 a écrit:Sur une Megadrive chinoise, le mec de la vidéo ne soude que deux fils, certes sur un interrupteur à 3 broches. Bon ben tant pis. Je n'arrive pas à mettre la main sur un interrupteur à trois broches chez moi.

https://www.youtube.com/watch?v=oibtvVEjm9I&t=341s&ab_channel=zelouis
Cette Megadrive n'est pas une officiel, c'est un clone, il n'a besoin que d'un interrupteur classique car des jumper sont prévu pour la modification.

Le hardware n'a rien à voir avec une officiel.

Tu ne peux pas simplement mettre un bout de métal, même si le boîtier est identique, la lamelle de contact n'est pas présente à l'intérieur de l'interrupteur.
Anthotho
Anthotho
Patient contaminé

Masculin Nombre de messages : 665
Age : 36
Localisation : Ouest
Date d'inscription : 07/03/2020

Revenir en haut Aller en bas

Switch simple 50/60 hertzs pour Megadrive 1 Pal RGB 1601-09 Empty Re: Switch simple 50/60 hertzs pour Megadrive 1 Pal RGB 1601-09

Message par Obiwan130 Jeu 23 Mar 2023 - 21:22

J'ai réussi à trouver un bouton poussoir à trois broches sur un flipper. Il y a un peu d'étain dessus car j'ai coupé avec une pince coupante. Tu peux m'envoyer un bon tuto pour un simple switch pal/ntsc ? Mais il n'a que deux positions. Je dois couper entre jp1/2/3/4 ? Si tu pouvais me dire succintement les étapes à suivre. J'ai une 1601-09.
Obiwan130
Obiwan130
Patient contaminé

Masculin Nombre de messages : 161
Age : 39
Localisation : Arles
Date d'inscription : 06/08/2022

Revenir en haut Aller en bas

Switch simple 50/60 hertzs pour Megadrive 1 Pal RGB 1601-09 Empty Re: Switch simple 50/60 hertzs pour Megadrive 1 Pal RGB 1601-09

Message par Obiwan130 Ven 24 Mar 2023 - 0:44

Photo N°1

Switch simple 50/60 hertzs pour Megadrive 1 Pal RGB 1601-09 210


Photo N°2

Switch simple 50/60 hertzs pour Megadrive 1 Pal RGB 1601-09 00810

Voici deux schémas que j'ai regardé pour tester un switch simple 50/60 hertzs. Dans la première image (Tuto 1 mono switch 2 positions), il dit de souder le 50 et le 60 hertzs entre eux et de les relier à la borne centrale du bouton puis de relier le jp3 et le jp4 aux deux autres extrémités du bouton.

Moi du coup j'ai pris le modèle de la photo numéro 2 (tuto 2 double switch 3 positions), j'ai relié Jp3 et jp4 entre eux, et je l'ai mis sur la borne centrale du bouton. Cela n'a bien sûr pas fonctionné.

Du coup, c'est le modèle de la première image qui était bon dans mon cas ? Ce qu'il fallait que je fasse ?
Obiwan130
Obiwan130
Patient contaminé

Masculin Nombre de messages : 161
Age : 39
Localisation : Arles
Date d'inscription : 06/08/2022

Revenir en haut Aller en bas

Switch simple 50/60 hertzs pour Megadrive 1 Pal RGB 1601-09 Empty Re: Switch simple 50/60 hertzs pour Megadrive 1 Pal RGB 1601-09

Message par Anthotho Ven 24 Mar 2023 - 9:59

Tu ne dois pas relier 50/60 entre eux.

Switch simple 50/60 hertzs pour Megadrive 1 Pal RGB 1601-09 Img_2409
Anthotho
Anthotho
Patient contaminé

Masculin Nombre de messages : 665
Age : 36
Localisation : Ouest
Date d'inscription : 07/03/2020

Revenir en haut Aller en bas

Switch simple 50/60 hertzs pour Megadrive 1 Pal RGB 1601-09 Empty Re: Switch simple 50/60 hertzs pour Megadrive 1 Pal RGB 1601-09

Message par Obiwan130 Ven 24 Mar 2023 - 10:50

C'est une IC BD M5. Donc le deuxième schéma. Ok je vais tester cela. Merci mec.
Obiwan130
Obiwan130
Patient contaminé

Masculin Nombre de messages : 161
Age : 39
Localisation : Arles
Date d'inscription : 06/08/2022

Revenir en haut Aller en bas

Switch simple 50/60 hertzs pour Megadrive 1 Pal RGB 1601-09 Empty Re: Switch simple 50/60 hertzs pour Megadrive 1 Pal RGB 1601-09

Message par Obiwan130 Ven 24 Mar 2023 - 13:29

Bon ça a fonctionné mais mal. Il y avait manifestement un faux contact, sans doute le bouton, j'arrivais à basculer du 50 au 60 hertzs mais j'étais obligé de maintenir mon doigt appuyé tout à droite sur le bouton pour rester en 50 hertzs. Je ferai ça proprement en commandant 2 boutons 3 positions. Merci à toi. :)
