Schéma Hanimex TVG-8610
Salut à tous !
La patiente est aujourd'hui une Hanimex TVG-8610 don d'un membre du forum Esperluette que je remercie !
Dans ma quête de la meilleur image, je voulais connaitre les réglages possible
- A quoi sert donc le potard du modulateur (en rouge) ?
- A quoi sert donc le potard (en violet) ?
Je pense avoir compris que ce dernier sert à régler les 3.579545MHz vrai ?
- Avez vous des schéma ?
- Une petite modification pour construire une sortie composite serais t-elle envisageable ?
Datasheet du ship : https://www.dropbox.com/s/br5lyio706f6qb3/GI%20-%20AY-3-8610.pdf?dl=0
Sujet traitant de la composite : https://www.gamopat-forum.com/t81875-mais-quelle-tete-a-un-signal-composite#2160114
Merci à tous !
La patiente est aujourd'hui une Hanimex TVG-8610 don d'un membre du forum Esperluette que je remercie !
Dans ma quête de la meilleur image, je voulais connaitre les réglages possible
- A quoi sert donc le potard du modulateur (en rouge) ?
- A quoi sert donc le potard (en violet) ?
Je pense avoir compris que ce dernier sert à régler les 3.579545MHz vrai ?
- Avez vous des schéma ?
- Une petite modification pour construire une sortie composite serais t-elle envisageable ?
Datasheet du ship : https://www.dropbox.com/s/br5lyio706f6qb3/GI%20-%20AY-3-8610.pdf?dl=0
Sujet traitant de la composite : https://www.gamopat-forum.com/t81875-mais-quelle-tete-a-un-signal-composite#2160114
Merci à tous !
Re: Schéma Hanimex TVG-8610
Salut à tous
Suite aux investigations du dimanche pleins de problèmes résolus même sans schéma.

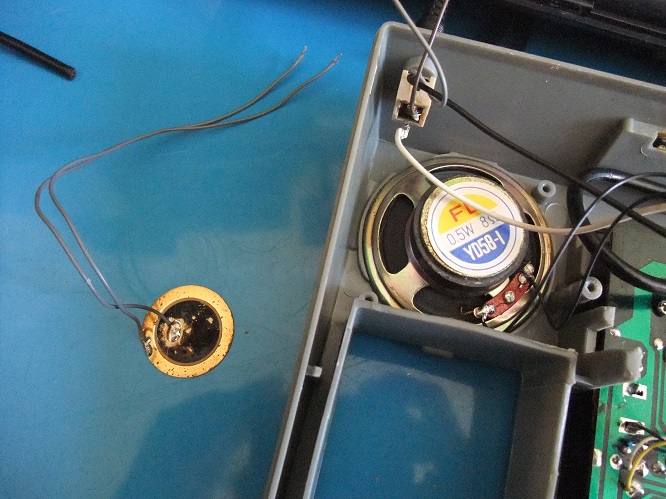

Remplacement du haut parleur de merde (de gauche), par un vrai haut parleur de 0.5Watts (à droite) bien suffisant sous huit ohms. J'ai en effet déduis au vu du placement des composants que la sortie audio du µP était amplifié par un NPN. Elle fait enfin de vrais bruits !
Ensuite j'ai raccourcis le câble RF coupé proche de la console, puis j'ai ouvert le modulateur RF car une soudure de masse était sèche.
J'ai réglé la fréquence du µP avec le potard violet (amusant car les bruits produits suivent cette fréquence)
J'ai réglé la fréquence d'émission RF avec le potard rouge (tuner) sur le canal 39 ou 35.
Je suis toujours à la recherche des plans ... si jamais.
Je vais bientôt passer à le petite sœur une Hanimex 7771-G
Suite aux investigations du dimanche pleins de problèmes résolus même sans schéma.
Remplacement du haut parleur de merde (de gauche), par un vrai haut parleur de 0.5Watts (à droite) bien suffisant sous huit ohms. J'ai en effet déduis au vu du placement des composants que la sortie audio du µP était amplifié par un NPN. Elle fait enfin de vrais bruits !
Ensuite j'ai raccourcis le câble RF coupé proche de la console, puis j'ai ouvert le modulateur RF car une soudure de masse était sèche.
J'ai réglé la fréquence du µP avec le potard violet (amusant car les bruits produits suivent cette fréquence)
J'ai réglé la fréquence d'émission RF avec le potard rouge (tuner) sur le canal 39 ou 35.
Je suis toujours à la recherche des plans ... si jamais.
Je vais bientôt passer à le petite sœur une Hanimex 7771-G
