Re: [TUTO] GBA backlight !!!

[Calvinkos95]

Hello petit hs, quelqu'un a essayer le nouveau modèle pour la game boy color?

[Segasensei]

Wow, je mets un marque page illico sur ce topic !

Dés que j'ai le temps (et un ami qui sait souder sous le bras) je me lance

[Zubergeek]

Le rendu à l'air bien degeu y a rien de mieux qu'un ags 101😜

[Zubergeek]

Bon je suis prêt à me lancer mais je vois qu'y a pas mal de différence de prix concernant les fameux écrans ags 101. Quelqu'un a un bon plan? les écrans sont t'ils tous de la même qualité?

[Sam-soul]

Hello, modé un gameboy color a l'air simpa en effet ! j'ai vue aussi qu'une vielle copie de la Gb Color qui existe et qui d'après les teste est vraiment pas dégueux : La GB BOY Colour

Ps : Merci a ce tuto j'ai pu modé ma Avance et franchement, j'en suis vraiment contant !

[Zubergeek]

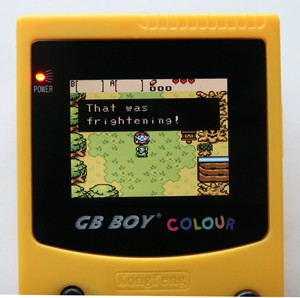

Oui j'ai acheté cette console (GB boy color). Effectivement c'est un bon compromis. Elle ne coûte qu'une trentaine d'euros, dispose d'un écran backlighté, et elle a pas mal de jeux pré installés. le côté négatif c'est sa prise en main un peu"rigide" au niveau des boutons, et le fait que sur certains jeux (darking duck par exemple), la musique n'est pas correctement restitué. Le rendu des couleurs sur cartouches GB me déplaît un peu aussi (verdâtre). Bref si vous n'êtes pas un puriste de la GB ça passe...sinon j'ai trouvé sur un site un mec qui a créer un adaptateur gbcolor avec un écran ags101.
https://bennvenn.myshopify.com/products/gbc-backlight-conversion-ribbon-cable
...enfin pour revenir à nos moutons ce modèle de la GB advance agb-AGS101 semble le plus performant.

[Calvinkos95]

Yep j'avais déjà vu cela le coup de l'écran de l'ags 101 dans une gb color, par contre tu as un cadre noir tout autour de l'écran.
c'est du au fait que la gba émule la gb color au ratio d'origine.
J'ai déjà l'ags 101 (en gba et gba sp), mais pour jouer aux jeux gb color j'aimerai bien la vrai console améliorer (et non la copie chinoise)
Et la vu que c'était du backlight (jusqu'à présent c'était que frontlight), je me demandai si sa pouvait être intéressant vu que sur gb fat et gb pocket cela rend vraiment pas mal quand tu la mod.

[Zubergeek]

Ouais....40 boules pour un adaptateur, 40 boules pour un écran, je vais rester sur le mod initial😌

[speculoos]

aie aie aie ... ça donne vraiment envie !

[rafa88]

bonjour à tous.

J'ai un petit soucis pour ce qui est du mod gba.

J'ai commandé l'écran de rechange rétroéclairé ainsi que l'adaptateur 32 - 40 pins avec le fil pré installé.  J'ai réalisé le branchement ainsi que la soudure adéquate.

L'écran s'allume et est fonctionnel, mais l'image à des couleurs très délavées.  Et le potard de réglage ne change rien au résultat.

J'aimerai savoir si des soudures supplémentaires pourrait me sauver la mise et dans ce cas lesquels dois je faire?

Un tout grand merci à vous.


edit du 1/11.

Toujours pas de proposition pour résoudre mon problème?

J'ai vu dans le fil de la discussion qqun qui avait le même soucis que moi mais pas de réponse au mp que je lui ai adressé... snif. :)

[Lordof]

Bonjour à tous !

Je rencontre également quelques soucis avec la réalisation de ce mod backlight sur ma GBA.

J'ai suivi toutes les étapes, installé le nouvel écran, réalisé la soudure avec la carte mère, remonté le tout et puis, rien !
Quand j'allume la console, le voyant s'allume aussi (vert) puis passe instantanément au rouge avant de s'éteindre ! L'écran quant à lui n'affiche rien... :'-(

Est-ce qu'une âme charitable sur ce forum pourrait me dire d'où proviendrait le problème ? Je peux envoyer des photos si besoin voire même envoyer ma GBA à quelqu'un si cette personne pense être capable de la faire fonctionner ! Je lui en serais très reconnaissant !

Merci d'avance pour tous vos conseils en tout cas !

[Zubergeek]

Bonjour à tous !

Je rencontre également quelques soucis avec la réalisation de ce mod backlight sur ma GBA.

J'ai suivi toutes les étapes, installé le nouvel écran, réalisé la soudure avec la carte mère, remonté le tout et puis, rien !
Quand j'allume la console, le voyant s'allume aussi (vert) puis passe instantanément au rouge avant de s'éteindre ! L'écran quant à lui n'affiche rien... :'-(

Est-ce qu'une âme charitable sur ce forum pourrait me dire d'où proviendrait le problème ? Je peux envoyer des photos si besoin voire même envoyer ma GBA à quelqu'un si cette personne pense être capable de la faire fonctionner ! Je lui en serais très reconnaissant !

Merci d'avance pour tous vos conseils en tout cas !

----------------

Super salut!
Il m'est arrivé la même chose en remontant la GB. En fait j'ai juste retourné la nappe qui va de l' écran a l'adaptateur et la...magie l'écran s'est allumé. Le cote blanc de la.nappe pour moi allait sur l'adaptateur 40 pins.
Du coup je me suis fait le mod et il fonctionne a merveille!!
Bravo 👏 encore et merci a Gamopat

[Lordof]

Merci pour ton conseil Zubergeek !

Je teste ça ce weekend, si ça fonctionne tu feras un homme heureux :-)
Je vous tiens au courant !

[Lordof]

Des nouvelles du front !
J'ai donc tenté de retourner la nappe qui va de l'écran à l'adaptateur, sans succès... Toujours le même résultat :'-(
Je me demande si j'ai pas merdé avec la soudure...
Enfin bref, une autre idée éventuellement ? :-/

[NoV4CoRpS]

Cela tombe extrêmement bien je voulais me procurer une AGS 101 sous peu ^^
Tuto qui tombe à pique !

[petitevieille]

Du coup tu es content de l'écran ? Des références à éviter par ailleurs ?

[NoV4CoRpS]

Enormissime Lex !

Rah la tentation est forte mes amis ! Depuis ce WE je cherche une PANDA mais me rétracte toujours à cause de l'écran, je voulais me prendre une SP mais finalement j'hésites :X

Tu réalises la pose auquel cas si on t'envoi le matosse ? (Commande qui arrive chez toi avec les pièces plus simple).

[Sylver78]

bonjour à tous.

J'ai un petit soucis pour ce qui est du mod gba.

J'ai commandé l'écran de rechange rétroéclairé ainsi que l'adaptateur 32 - 40 pins avec le fil pré installé.  J'ai réalisé le branchement ainsi que la soudure adéquate.

L'écran s'allume et est fonctionnel, mais l'image à des couleurs très délavées.  Et le potard de réglage ne change rien au résultat.

J'aimerai savoir si des soudures supplémentaires pourrait me sauver la mise et dans ce cas lesquels dois je faire?

Un tout grand merci à vous.


edit du 1/11.

Toujours pas de proposition pour résoudre mon problème?

J'ai vu dans le fil de la discussion qqun qui avait le même soucis que moi mais pas de réponse au mp que je lui ai adressé... snif. :)

Il y a un signal à mettre à la masse pour régler ce problème, j'ai eu le cas sur une des GBA que j'ai modifié ! Je posterai les infos détaillées quand j'aurais retrouvé, mais ça se trouve sur internet sinon (entre autres sur le wiki quelque part sur GitHub je crois)

Edit :
c'est effectivement en liens sur https://gist.github.com/grantland/8c112548b44aa87dced2 (40 pin + Type-A: Washed out and bright (tested). Possibly connect 103 to GND to fix) et ça pointe là :
https://gbatemp.net/threads/gba-backlight-agb-001.328487/page-44#post-5479603

[rafa88]

Spoiler:

Il y a un signal à mettre à la masse pour régler ce problème, j'ai eu le cas sur une des GBA que j'ai modifié ! Je posterai les infos détaillées quand j'aurais retrouvé, mais ça se trouve sur internet sinon (entre autres sur le wiki quelque part sur GitHub je crois)

Edit :
c'est effectivement en liens sur https://gist.github.com/grantland/8c112548b44aa87dced2 (40 pin + Type-A: Washed out and bright (tested). Possibly connect 103 to GND to fix) et ça pointe là :
https://gbatemp.net/threads/gba-backlight-agb-001.328487/page-44#post-5479603

Un tout grand merci pour ton temps et ta solicitude, je vais jeter un oeil, je teste et je te tiens au courant :).

[rafa88]

Merci encore une fois, ça fonctionne, l'image est nettement mieux.  Mais quelle galère pour faire le point de soudure purée.  Par contre maintenant j'ai un sifflement de condensateur (je pense), mais je viverais avec :).


J'érigerais une stèle en ta mémoire, mon sauveur!


PS: EN fait si j'ai eu ce problème c'est pcq mon cable adaptateur pour l'écran de 32pin vers 40 était de type A ou lieu de B c'est ça tu penses?

[Sylver78]

Une stèle c’est bien le minimum
J’ai eu le même problème donc autant que mon expérience serve à d’autres ! Le point 103 est à mettre à la masse, la masse indiquée sur le schemas est une masse avec beaucoup de surface, du coup c’est galère à chauffer suffisamment pour que ça entre en fusion ... Perso j’ai trouvé une autre masse pour ne pas risquer de galèrer !
Sinon effectivement je pense comme toi que ça dépend du type de câble utilisé
Amuse toi bien !

[rafa88]

C'est le point 103 qui m'a posé problème en fait, la soudure ne voulait pas prendre dessus, j'ai du ruser...

Tiens encore une petite question, avec ton montage qui est le même que le miens, arrives tu a utiliser le potard pour le rétroéclairage?  Moi ça ne change rien à l'affichage.

[Sylver78]

Ha je ne me rappelle pas avoir galéré sur celui là, mais bon pour ce genre de soudure j'utilise toujours du flux de soudure, ça doit aider ...
Sinon je ne sais pas de quel potard tu parles en fait (je n'ai jamais rien essayé de régler), donc je n'en sais rien

[suisseretrogaming]

J'ai le même problème. Je tenterai la modif ce weekend. Sur mon topic il y a des liens de forums qui expliquent comment résoudre ce problème https://www.gamopat-forum.com/t96062-question-mod-gba-ags-101

Ils font quelques soudures en plus et mettent un potar. Je tenterai ce weekend.

Certaines personnellement n'ont pas de problème, d'autres ont ce problème. Peut-être que c'est plus simple pour ceux qui achètent un kit écran/ribbon à 60€. Moi j'ai acheté le tout sur Aliexpress pour une petite trentaine de dollars.

[rafa88]

moi l'écran venait de chez aliexpress et de tête me semble que j'avais payé 26€, et deux euros pour le cable adaptateur 32 40 pins...

[suisseretrogaming]

J'ai donc résolu mon problème, désormais l'écran fonctionne correctement.

Voici le modèle de ma GBA et ce que j'avais commandé:
- GBA modèle 02 1-2 40 pins
- Ribon 40 pins Aliexpress
- LCD 101 Aliexpress

PS: à lire jusqu'à la fin, avec un autre ribon ça a foncionné sans modif.

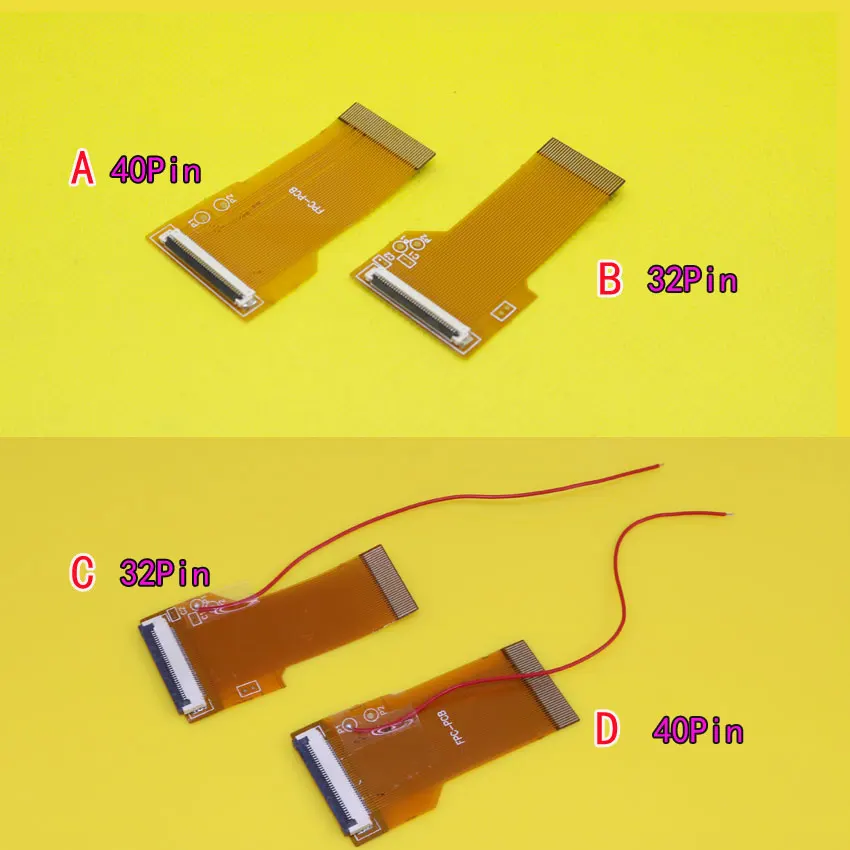

- Ribons 40 pins (modèle A et D de la photo) Aliexpress

En connectant le fils rouge là où c'est expliqué dans ce tuto gamopat, ma GBA s'allumait pas (la led était jaune 1s puis s'éteignait)
En déconnectant ce fils rouge, ma GBA s'allumait mais j'avais une couleur saturé et des ligne. Un peu comme ceci (photo d'un autre forum)


J'ai donc suivis ce tuto https://gbatemp.net/threads/40-pin-gba-with-white-tab-lcd-perfect-solution.448597/
Le ribon que j'avais était comme sur le tuto anglais, il y avait C1 et C2 et j'ai coupé puis mis un potentiomètre. L'image est ensuite parfaite.
Je n'ai pas non plus connecté le fils rouge sinon ma console ne s'allumait pas (comme au départ)


Entre temps j'ai reçu d'autres ribons que j'avais commandés.
- Ribons 40 pins (modèle A et D de la photo) Aliexpress

J'avais pas remarqué mais la seule différence qu'il y a entre le modèle A et D de ce vendeur c'est le fils rouge en plus.
Ils sont différent du 1er ribon que j'avais commandé au début, car il n'y a pas C1 et C2.
Avec un des deux ribons (modèle A ou modèle D du vendeur) ça fonctionne sans aucune modification. Que je connecte le fil rouge ou pas comme expliqué dans le tuto gamopat, je ne vois pas de différence de qualité d'image/luminosité. Avec ce ribon, ma console de s'éteind pas comme s'était le cas avec mon 1er ribon.
Niveau qualité d'image, je n'ai pas vu de différence entre mon 1er ribon modifié avec potentiomètre et le suivant sans modif.



Voilà. Me reste à découper ma coque maintenant.

[rafa88]

Super pour le retour mais je n'ai pas bien compris qqchose.

Donc pour le rendu correcte sans modif c'est quel "ribon" que tu as utilisé?

Et quel était le modèle de la carte mère de ta gba?

Merci à toi.

[suisseretrogaming]

Et quel était le modèle de la carte mère de ta gba?Merci à toi.

C'est écrit dans mon message précédent ;-)

Donc pour le rendu correcte sans modif c'est quel "ribon" que tu as utilisé?

Aussi écrit dans mon message précédent ^^

Chez ce vendeur. J'ai pris le produit A et D mais ce sont exactement le même. Le D a un fils qui m'a servi à rien. Donc prends le modèle A
https://www.aliexpress.com/item/32Pin-40-Pin-For-GBA-LCD-Ribbon-Cable-AGS-101-Backlit-Highlit-Adapter-Screen-Mod-For/32831951355.html

[suisseretrogaming]

A part ça je viens de voir que le vendeur Aliexpress a un feedback disant que c'est un AGS 100 et pas 101. C'est vrai que ça me semblait pas si lumineux, et j'ai mis une SP 101 à côté.
Je commanderai un écran ailleurs pour voir.

[Calvinkos95]

L'année dernière j'ai commandé chez eux, et pas eu de soucis.
https://fr.aliexpress.com/item/For-Nintendo-Game-Boy-Advance-SP-GBA-SP-Screen-LCD-OEM-Backlit-Brighter-Highlight/32622199888.html

[petitevieille]

C'est moi ou ça devient difficile d'être sûr de ne pas acheter une bouse mal éclairée ou avec de la rémanence de fou ?
