Commodore moniteur 1084 - installation péritel (résolu)

+9
Xanarkan
amobile
loiscooper91
ldindon
Atlantis
ace76
lulrik
mandrake
beddy
13 participants

Page 1 sur 2 1, 2  Suivant

Aller en bas

Commodore moniteur 1084 - installation péritel (résolu) Empty Commodore moniteur 1084 - installation péritel (résolu)

Message par beddy Jeu 15 Jan 2015 - 14:39

Bonjour,

Je voulais savoir s'il était possible d'ajouter une péritel sur le moniteur commodore 1084 de manière simple ?
Doit-on juste souder une péritel femelle sur la carte mère ou doit-on ajouter des composants en plus.

Merci d'avance

Eddy


Dernière édition par beddy le Sam 30 Avr 2016 - 1:22, édité 1 fois
beddy
beddy
Patient contaminé

Masculin Nombre de messages : 196
Age : 54
Localisation : Paris
Date d'inscription : 04/04/2013

http://somanybits.com

Revenir en haut Aller en bas

Commodore moniteur 1084 - installation péritel (résolu) Empty Re: Commodore moniteur 1084 - installation péritel (résolu)

Message par beddy Jeu 15 Jan 2015 - 18:47

Bon j'ai trouvé cette doc, ça ne réponds pas vraiment à ma question mais il y a des info sympa pour d'autres.

http://adzone.free.fr/temp/gamopat/TUTO%20connecter%20moniteur%20commodore%201084SD%20DB9%20DB23%20Peritel%20RVB.pdf
beddy
beddy
Patient contaminé

Masculin Nombre de messages : 196
Age : 54
Localisation : Paris
Date d'inscription : 04/04/2013

http://somanybits.com

Revenir en haut Aller en bas

Commodore moniteur 1084 - installation péritel (résolu) Empty Re: Commodore moniteur 1084 - installation péritel (résolu)

Message par beddy Ven 16 Jan 2015 - 14:55

Bon finalement je me suis rabattu sur un moniteur Commodore 1083s pour brancher une PC-Engine dessus et ça fonctionne nickel.

Si jamais quelqu'un à l'info pour le 1084 ça peut être cool. Je sais que ce moniteur à une entrée RVB TTL mais aussi on voit au dos qu'il est possible d'avoir une péritel qui semble en option.

Commodore moniteur 1084 - installation péritel (résolu) 360px-C1084-Bedienung-hinten
beddy
beddy
Patient contaminé

Masculin Nombre de messages : 196
Age : 54
Localisation : Paris
Date d'inscription : 04/04/2013

http://somanybits.com

Revenir en haut Aller en bas

Commodore moniteur 1084 - installation péritel (résolu) Empty Re: Commodore moniteur 1084 - installation péritel (résolu)

Message par mandrake Ven 16 Jan 2015 - 15:32

le moniteur Commodore 1081 possède une prise péritel
http://www.bigbookofamigahardware.com/bboah/product.aspx?id=847
https://archive.org/stream/1081_High_Resolution_Monitor_1987_Commodore#page/n0/mode/2up
sinon tu as le câble déjà fait  Mr. Green
http://www.retrogamingcables.fr/le-commodore-1084s-d-moniteur-vers-peritel-cable-convertisseur-pour-la-vente.html
mandrake
mandrake
Infirmier

Masculin Nombre de messages : 3991
Age : 63
Localisation : Chateauneuf les Martigues
Date d'inscription : 06/12/2006

http://gilles.susini.free.fr/

Revenir en haut Aller en bas

Commodore moniteur 1084 - installation péritel (résolu) Empty Re: Commodore moniteur 1084 - installation péritel (résolu)

Message par beddy Dim 25 Jan 2015 - 23:32

mandrake a écrit:le moniteur Commodore 1081 possède une prise péritel
http://www.bigbookofamigahardware.com/bboah/product.aspx?id=847
https://archive.org/stream/1081_High_Resolution_Monitor_1987_Commodore#page/n0/mode/2up
sinon tu as le câble déjà fait  Mr. Green
http://www.retrogamingcables.fr/le-commodore-1084s-d-moniteur-vers-peritel-cable-convertisseur-pour-la-vente.html
Merci j'ai finalement réalisé mon câble, en plus je l'ai fait avec 3 entrées péritel Wink
Je vais démonter un 1084 prochainement. Je vous dirais si on peut facilement réaliser le montage d'une péritel.
beddy
beddy
Patient contaminé

Masculin Nombre de messages : 196
Age : 54
Localisation : Paris
Date d'inscription : 04/04/2013

http://somanybits.com

Revenir en haut Aller en bas

Commodore moniteur 1084 - installation péritel (résolu) Empty Re: Commodore moniteur 1084 - installation péritel (résolu)

Message par lulrik Lun 26 Jan 2015 - 21:45

Merci de nous tenir au courant :)
lulrik
lulrik
Infirmier

Masculin Nombre de messages : 4882
Age : 28
Localisation : /
Date d'inscription : 11/06/2014

http://ekasilicium.net/

Revenir en haut Aller en bas

Commodore moniteur 1084 - installation péritel (résolu) Empty Re: Commodore moniteur 1084 - installation péritel (résolu)

Message par beddy Sam 30 Avr 2016 - 1:20

J'ai enfin pris le temps d'installer une prise Péritel dans un 1084S P et je vous partage donc mon expérience :

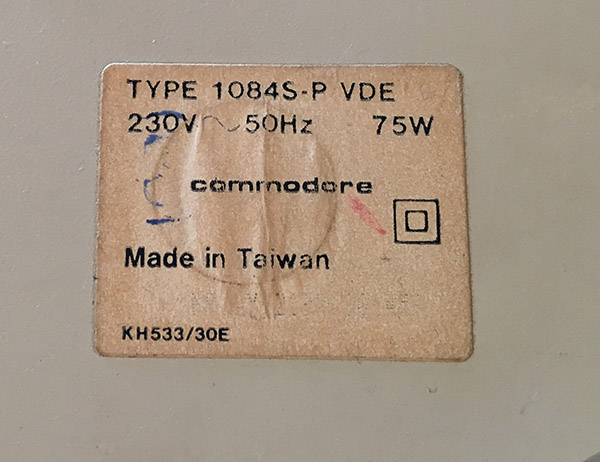

J'ai donc travaillé sur une version  1084 S - P (l'info est au dos de votre moniteur) :

Commodore moniteur 1084 - installation péritel (résolu) Back_110

Pour installer la prise péritel, il vous faudra :


  • un tournevis cruciforme
  • un tournevis plat
  • un fer à souder
  • une pompe à dessouder
  • un fil electrique
  • une prise péritel femelle pour PCB (https://www.amazon.fr/gp/product/B00843WHBA/ref=oh_aui_detailpage_o02_s00?ie=UTF8&psc=1)


Pour démonter le moniteur il vous faudra retirer 5 vis.


  • 4 fixants le moniteur
  • 1 fixant la platine des prises (vis près des prise rca sur la photo ci-dessous)


Commodore moniteur 1084 - installation péritel (résolu) 360px-C1084-Bedienung-hinten

Une fois ouvert, vous voyez que l'emplacement de la péritel est bien présent sur la carte mère du 1084S :

Commodore moniteur 1084 - installation péritel (résolu) Prise_10

Sur le dessus de la carte mère on voit deux fils qui sont connectés qu'il faudra dessouder car ils empêchent d'insérer la prise péritel.
 Perso j'ai les reconnecter sur l'autre face du circuit. Ils sont utilisés pour le son (je ne suis pas allé plus loin dans mes recherche). Si vous ne les rebranchez pas, le son fonctionnera quand même avec la péritel.

Une fois la péritel soudée, ça n'a pas été suffisant pour avoir une image. Je ne sais pour quelle raison mais la synchro n'était pas effective.
J'ai donc relié un fil de la broche 20 de la péritel vers la broche 7 de la synchro TTL (voir photo ci-dessous).

Commodore moniteur 1084 - installation péritel (résolu) Synchr10

Une fois ce fil relié, l'image était stable. Le 1084S peut donc être refermé.
Mais avant de le refermer, n'oubliez pas d'enlever le cache de la péritel (un cutter est suffisant pour l'enlever) Wink

Commodore moniteur 1084 - installation péritel (résolu) Preiri10

Pour finir une petite photo du résultat, bon week-end à vous.

Commodore moniteur 1084 - installation péritel (résolu) Preite10


Dernière édition par beddy le Ven 19 Aoû 2016 - 20:44, édité 1 fois
beddy
beddy
Patient contaminé

Masculin Nombre de messages : 196
Age : 54
Localisation : Paris
Date d'inscription : 04/04/2013

http://somanybits.com

Henry 152 et erebos007 offrent 1 suppo à ce post!

Revenir en haut Aller en bas

Commodore moniteur 1084 - installation péritel (résolu) Empty Re: Commodore moniteur 1084 - installation péritel (résolu)

Message par ace76 Sam 30 Avr 2016 - 7:45

bien joué!
tu avais le datasheet du pcb pour retrouver la synchro ?
ace76
ace76
Interne
Interne

Masculin Nombre de messages : 5552
Age : 48
Localisation : lyon
Date d'inscription : 21/04/2013

Revenir en haut Aller en bas

Commodore moniteur 1084 - installation péritel (résolu) Empty Re: Commodore moniteur 1084 - installation péritel (résolu)

Message par beddy Sam 30 Avr 2016 - 8:11

ace76 a écrit:bien joué!
tu avais le datasheet du pcb pour retrouver la synchro ?

Non, j'ai juste vu que j'avais un problème de synchro. J'ai regardé directement sur le circuit imprimé et les brochages qu'il il y avait au sur les prises déjà présentes sur le moniteur où je pouvais reprendre la synchro.
beddy
beddy
Patient contaminé

Masculin Nombre de messages : 196
Age : 54
Localisation : Paris
Date d'inscription : 04/04/2013

http://somanybits.com

Henry 152 offre 1 suppo à ce post!

Revenir en haut Aller en bas

Commodore moniteur 1084 - installation péritel (résolu) Empty Re: Commodore moniteur 1084 - installation péritel (résolu)

Message par lulrik Sam 30 Avr 2016 - 11:03

pas mal ! bravo :)
lulrik
lulrik
Infirmier

Masculin Nombre de messages : 4882
Age : 28
Localisation : /
Date d'inscription : 11/06/2014

http://ekasilicium.net/

Revenir en haut Aller en bas

Commodore moniteur 1084 - installation péritel (résolu) Empty Re: Commodore moniteur 1084 - installation péritel (résolu)

Message par beddy Sam 30 Avr 2016 - 14:04

Ah oui, et pour activer l'entrée péritel, placez vous en mode RVB via le poussoir en façade de votre moniteur.
beddy
beddy
Patient contaminé

Masculin Nombre de messages : 196
Age : 54
Localisation : Paris
Date d'inscription : 04/04/2013

http://somanybits.com

Revenir en haut Aller en bas

Commodore moniteur 1084 - installation péritel (résolu) Empty Re: Commodore moniteur 1084 - installation péritel (résolu)

Message par Atlantis Sam 14 Mai 2016 - 23:01

Merci à toi beddy, j'ai ce moniteur et je vais me laisser tenter par la modif.
Atlantis
Atlantis
Docteur *
Docteur *

Masculin Nombre de messages : 1747
Age : 55
Localisation : Seine et Marne
Date d'inscription : 18/02/2010

http://www.safargames.fr

Revenir en haut Aller en bas

Commodore moniteur 1084 - installation péritel (résolu) Empty Re: Commodore moniteur 1084 - installation péritel (résolu)

Message par ldindon Mar 2 Juin 2020 - 19:07

Impeccable, je viens tout juste d'en installer une aussi sur mon 1084S.
ldindon
ldindon
Patient contaminé

Masculin Nombre de messages : 277
Age : 49
Localisation : Metz
Date d'inscription : 19/05/2013

Revenir en haut Aller en bas

Commodore moniteur 1084 - installation péritel (résolu) Empty Re: Commodore moniteur 1084 - installation péritel (résolu)

Message par loiscooper91 Lun 8 Juin 2020 - 18:29

Bonjour j'ai un 1084  (pas un S) 1084 tout court ^^, j'ai acheté une scart femelle angle droit et ai suivi le tuto.
Bon soudure impeccable, tout roule, j'ai mis le fil de la broche 20 a 7 (c'est exactement le même PCB)..mais ...pas de synchro ...l'image est la mais est hachuré en horizontale a fond Sad.

Une idée.. ? j'ai essayé de faire contacte avec un fil de fer dur ecran allumé..rien n'y fait..toujours pas de synchro ..snif.

1084 ou 1084S cela devrait être la même connectique.

Cordialement,
loiscooper91
loiscooper91
Visiteur de l'hôpital

Masculin Nombre de messages : 1
Age : 49
Localisation : 91
Date d'inscription : 08/06/2020

Revenir en haut Aller en bas

Commodore moniteur 1084 - installation péritel (résolu) Empty Re: Commodore moniteur 1084 - installation péritel (résolu)

Message par ldindon Lun 8 Juin 2020 - 19:40

Il y a bien un schéma mais c'est pour le 1084S ici: C1084S schematics

D'ailleurs on peut voir sur ce diagramme comment est/doit être connectée la prise péritel. Si ça peut aider.
ldindon
ldindon
Patient contaminé

Masculin Nombre de messages : 277
Age : 49
Localisation : Metz
Date d'inscription : 19/05/2013

Revenir en haut Aller en bas

Commodore moniteur 1084 - installation péritel (résolu) Empty Re: Commodore moniteur 1084 - installation péritel (résolu)

Message par amobile Lun 14 Déc 2020 - 16:10

beddy a écrit:J'ai enfin pris le temps d'installer une prise Péritel dans un 1084S P et je vous partage donc mon expérience :

J'ai donc travaillé sur une version  1084 S - P (l'info est au dos de votre moniteur) :

Commodore moniteur 1084 - installation péritel (résolu) Back_110

Pour installer la prise péritel, il vous faudra :


  • un tournevis cruciforme
  • un tournevis plat
  • un fer à souder
  • une pompe à dessouder
  • un fil electrique
  • une prise péritel femelle pour PCB (https://www.amazon.fr/gp/product/B00843WHBA/ref=oh_aui_detailpage_o02_s00?ie=UTF8&psc=1)


Pour démonter le moniteur il vous faudra retirer 5 vis.


  • 4 fixants le moniteur
  • 1 fixant la platine des prises (vis près des prise rca sur la photo ci-dessous)


Commodore moniteur 1084 - installation péritel (résolu) 360px-C1084-Bedienung-hinten

Une fois ouvert, vous voyez que l'emplacement de la péritel est bien présent sur la carte mère du 1084S :

Commodore moniteur 1084 - installation péritel (résolu) Prise_10

Sur le dessus de la carte mère on voit deux fils qui sont connectés qu'il faudra dessouder car ils empêchent d'insérer la prise péritel.
 Perso j'ai les reconnecter sur l'autre face du circuit. Ils sont utilisés pour le son (je ne suis pas allé plus loin dans mes recherche). Si vous ne les rebranchez pas, le son fonctionnera quand même avec la péritel.

Une fois la péritel soudée, ça n'a pas été suffisant pour avoir une image. Je ne sais pour quelle raison mais la synchro n'était pas effective.
J'ai donc relié un fil de la broche 20 de la péritel vers la broche 7 de la synchro TTL (voir photo ci-dessous).

Commodore moniteur 1084 - installation péritel (résolu) Synchr10

Une fois ce fil relié, l'image était stable. Le 1084S peut donc être refermé.
Mais avant de le refermer, n'oubliez pas d'enlever le cache de la péritel (un cutter est suffisant pour l'enlever) Wink

Commodore moniteur 1084 - installation péritel (résolu) Preiri10

Pour finir une petite photo du résultat, bon week-end à vous.

Commodore moniteur 1084 - installation péritel (résolu) Preite10

Super tuto !
Je vais tenter ca cette semaine sur mon 1084S cheers
amobile
amobile
Patient incurable

Masculin Nombre de messages : 1539
Age : 46
Localisation : Chambery
Date d'inscription : 25/05/2008

Revenir en haut Aller en bas

Commodore moniteur 1084 - installation péritel (résolu) Empty Re: Commodore moniteur 1084 - installation péritel (résolu)

Message par Xanarkan Mar 15 Déc 2020 - 16:09

Ce moniteur, je l'ai utilisé pendant toute une partie de mon enfance dans ma chambre pour jouer à la PlayStation après l'avoir bien usé sur un Amiga 500.
Très belle image de ce que je me souviens. Bien meilleure que la TV du salon 🙂.
Xanarkan
Xanarkan
Patient en incubation

Masculin Nombre de messages : 35
Age : 37
Localisation : Lille
Date d'inscription : 13/10/2020

https://retrokai.store/

Revenir en haut Aller en bas

Commodore moniteur 1084 - installation péritel (résolu) Empty Re: Commodore moniteur 1084 - installation péritel (résolu)

Message par amobile Lun 21 Déc 2020 - 14:00

Super tuto !
Ça a fonctionné au poual sur mon 1084P

Merci!
amobile
amobile
Patient incurable

Masculin Nombre de messages : 1539
Age : 46
Localisation : Chambery
Date d'inscription : 25/05/2008

Revenir en haut Aller en bas

Commodore moniteur 1084 - installation péritel (résolu) Empty Re: Commodore moniteur 1084 - installation péritel (résolu)

Message par beddy Mar 19 Jan 2021 - 9:21

amobile a écrit:Super tuto !
Ça a fonctionné au poual sur mon 1084P

Merci!
Très heureux de l'apprendre ! Enjoy it !
beddy
beddy
Patient contaminé

Masculin Nombre de messages : 196
Age : 54
Localisation : Paris
Date d'inscription : 04/04/2013

http://somanybits.com

Revenir en haut Aller en bas

Commodore moniteur 1084 - installation péritel (résolu) Empty Re: Commodore moniteur 1084 - installation péritel (résolu)

Message par beddy Mar 19 Jan 2021 - 9:26

loiscooper91 a écrit:Bonjour j'ai un 1084  (pas un S) 1084 tout court ^^, j'ai acheté une scart femelle angle droit et ai suivi le tuto.
Bon soudure impeccable, tout roule, j'ai mis le fil de la broche 20 a 7 (c'est exactement le même PCB)..mais ...pas de synchro ...l'image est la mais est hachuré en horizontale a fond Sad.

Une idée.. ? j'ai essayé de faire contacte avec un fil de fer dur ecran allumé..rien n'y fait..toujours pas de synchro ..snif.

1084 ou 1084S cela devrait être la même connectique.

Cordialement,
je vais essayer de trouver un 1084 pour savoir où on peut repiquer la synchro.
Il y a forcement un synchro sur la carte mère peux-tu m'envoyer une photo de l'arrière de ton 1084 ?
beddy
beddy
Patient contaminé

Masculin Nombre de messages : 196
Age : 54
Localisation : Paris
Date d'inscription : 04/04/2013

http://somanybits.com

Revenir en haut Aller en bas

Commodore moniteur 1084 - installation péritel (résolu) Empty Re: Commodore moniteur 1084 - installation péritel (résolu)

Message par Guergue Mar 19 Jan 2021 - 13:30

Salut a tous ! J’ai tenté la modif sur mon 1084S-P, mais je ne parviens pas à avoir la synchro, malgré l’ajout du fil à l’identique que sur la photo...à votre avis, il peut exister plusieurs modèles de PCB ?
Guergue
Guergue
Patient en incubation

Masculin Nombre de messages : 13
Age : 40
Localisation : Grenoble
Date d'inscription : 02/10/2019

Revenir en haut Aller en bas

Commodore moniteur 1084 - installation péritel (résolu) Empty Re: Commodore moniteur 1084 - installation péritel (résolu)

Message par beddy Sam 30 Jan 2021 - 0:34

Guergue a écrit:Salut a tous ! J’ai tenté la modif sur mon 1084S-P, mais je ne parviens pas à avoir la synchro, malgré l’ajout du fil à l’identique que sur la photo...à votre avis, il peut exister plusieurs modèles de PCB ?
Etrange, la synchro ce trouve au même endroit :

https://gona.mactar.hu/Commodore/monitor/schematics/Commodore_1084S-P_NTSC_Service_Manual.pdf

As tu une photo de l'image qui s'affiche ?

Cordiaelement

Eddy
beddy
beddy
Patient contaminé

Masculin Nombre de messages : 196
Age : 54
Localisation : Paris
Date d'inscription : 04/04/2013

http://somanybits.com

Revenir en haut Aller en bas

Commodore moniteur 1084 - installation péritel (résolu) Empty Re: Commodore moniteur 1084 - installation péritel (résolu)

Message par beddy Sam 30 Jan 2021 - 0:35

Pour info les docs techniques des moniteurs commodore :

https://gona.mactar.hu/Commodore/monitor/Commodore_monitors_by_model_number.html
beddy
beddy
Patient contaminé

Masculin Nombre de messages : 196
Age : 54
Localisation : Paris
Date d'inscription : 04/04/2013

http://somanybits.com

Revenir en haut Aller en bas

Commodore moniteur 1084 - installation péritel (résolu) Empty Re: Commodore moniteur 1084 - installation péritel (résolu)

Message par Alikerks Mar 21 Nov 2023 - 10:46

Hello,

J'ai récup un 1084S-P mais j'ai vraiment peur de bidouiller pour l'install du scart.

Est-ce qu'il aurait quelqu'un dans le 67 qui maitrise l'opération et pourrait me le faire moyennant un paiement ? Merci.
Alikerks
Alikerks
Patient en incubation

Autre / Ne pas divulguer Nombre de messages : 68
Age : 44
Localisation : En face de mon voisin
Date d'inscription : 01/09/2022

Revenir en haut Aller en bas

Commodore moniteur 1084 - installation péritel (résolu) Empty Re: Commodore moniteur 1084 - installation péritel (résolu)

Message par mandrake Mar 21 Nov 2023 - 15:20

Super tuto merci
Je vais tenter aussi
mandrake
mandrake
Infirmier

Masculin Nombre de messages : 3991
Age : 63
Localisation : Chateauneuf les Martigues
Date d'inscription : 06/12/2006

http://gilles.susini.free.fr/

Revenir en haut Aller en bas

Commodore moniteur 1084 - installation péritel (résolu) Empty Re: Commodore moniteur 1084 - installation péritel (résolu)

Message par Alikerks Mer 22 Nov 2023 - 8:46

mandrake a écrit:Super tuto merci
Je vais tenter aussi

Tu as également un 1084S-P ? tu vas prendre ou la péritel ?
Alikerks
Alikerks
Patient en incubation

Autre / Ne pas divulguer Nombre de messages : 68
Age : 44
Localisation : En face de mon voisin
Date d'inscription : 01/09/2022

Revenir en haut Aller en bas

Commodore moniteur 1084 - installation péritel (résolu) Empty Re: Commodore moniteur 1084 - installation péritel (résolu)

Message par Alikerks Ven 5 Jan 2024 - 16:06

Vous pensez que c'est gérable l'installation pour quelqu'un qui ne sait pas faire des micro soudures ?
Alikerks
Alikerks
Patient en incubation

Autre / Ne pas divulguer Nombre de messages : 68
Age : 44
Localisation : En face de mon voisin
Date d'inscription : 01/09/2022

Revenir en haut Aller en bas

Commodore moniteur 1084 - installation péritel (résolu) Empty Re: Commodore moniteur 1084 - installation péritel (résolu)

Message par mandrake Ven 5 Jan 2024 - 18:25

J'ai acheté deux péritel chassis par encore tenté
J'en ai une en rabe si tu veux testé avant moi 😉
mandrake
mandrake
Infirmier

Masculin Nombre de messages : 3991
Age : 63
Localisation : Chateauneuf les Martigues
Date d'inscription : 06/12/2006

http://gilles.susini.free.fr/

Revenir en haut Aller en bas

Commodore moniteur 1084 - installation péritel (résolu) Empty Re: Commodore moniteur 1084 - installation péritel (résolu)

Message par Alikerks Ven 5 Jan 2024 - 19:27

mandrake a écrit:J'ai acheté deux péritel chassis par encore tenté
J'en ai une en rabe si tu veux testé avant moi 😉

Pareil j'en ai acheté 2, je vais bientôt me lancer mais je suis encore hésitant.

J'ai galéré pour me trouver un 1084S alors j'ai pas envie de le sacrifier :)

En même temps j'ai une Neo geo que je veux pouvoir utiliser sur le même écran je n'ai donc pas trop le choix :/
Alikerks
Alikerks
Patient en incubation

Autre / Ne pas divulguer Nombre de messages : 68
Age : 44
Localisation : En face de mon voisin
Date d'inscription : 01/09/2022

Revenir en haut Aller en bas

Commodore moniteur 1084 - installation péritel (résolu) Empty Re: Commodore moniteur 1084 - installation péritel (résolu)

Message par ldindon Sam 6 Jan 2024 - 10:06

Alikerks a écrit:Vous pensez que c'est gérable l'installation pour quelqu'un qui ne sait pas faire des micro soudures ?

C’est des grosses soudures. Tu mets un peu d’étain sur ton fer histoire d’augmenter la surface de contact, tu chauffes le pad sur le PCB puis tu touches le pad (et éventuellement la panne de ton fer) avec l’étain.
ldindon
ldindon
Patient contaminé

Masculin Nombre de messages : 277
Age : 49
Localisation : Metz
Date d'inscription : 19/05/2013

Revenir en haut Aller en bas

Page 1 sur 2 1, 2  Suivant

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
