Re: Coregrafx, RGB par connecteur arrière

[TotOOntHeMooN]

Pas évident de se prononcer sur des photos concernant les couleurs ou la définition, même si les deux semblent très bonnes.

Plusieurs clichés montrent un blanc qui tir sur le rose pour Eddy. Dans l'ensemble les photos d'Eddy sont plus agréables car la palette ressort moins saturée... Pourtant c'est le propre du RGB en 9bit, comme pour la Megadrive.

J'aurai donc tendance à dire que Eddy semble mieux et pourtant moins fidèle.
Evidemment, il serait bien d'avoir un commentaire de la personne qui voit l'écran.

[pckid]

La prise sodipeng est saturé car les résistances ne sont pas après les transistors.


Je sais plus si c est dans la Bible Nec mais ils parlent que sodipeng se sont trompés sur leur schéma.

[fiston]

Pas évident de se prononcer sur des photos concernant les couleurs ou la définition, même si les deux semblent très bonnes.

Plusieurs clichés montrent un blanc qui tir sur le rose pour Eddy. Dans l'ensemble les photos d'Eddy sont plus agréables car la palette ressort moins saturée... Pourtant c'est le propre du RGB en 9bit, comme pour la Megadrive.

J'aurai donc tendance à dire que Eddy semble mieux et pourtant moins fidèle.
Evidemment, il serait bien d'avoir un commentaire de la personne qui voit l'écran.

Effectivement c'est aussi mon ressenti, j'aurais tendance à dire que chez Sodipeng les couleurs sont un peu plus saturés, certains apprécieront ce détail et d'autres pas... tout dépend de l'acuité de chacun...
Le trinitron y est aussi peut être pour quelque chose, j'ai pas le courage pour retenter l'expérience sur un autre CRT, en tout cas c'est vraiment dommage qu'Eddy soit coincé au fin fond du tajikistan 😎 car j'aurais moi aussi aimé avoir son retour.

[eddyfoucault]

La prise sodipeng est saturé car les résistances ne sont pas après les transistors.


Je sais plus si c est dans la Bible Nec mais ils parlent que sodipeng se sont trompés sur leur schéma.

Il ne me semble pas avoir lu ça dans la bible pix n love ... ils y disent pas mal d'aneries d'ailleurs.
Par contre, clairement, en voyant le schéma, j'avais clairement eu l'impression que le type qui s'était chargé de cela avait lu "il faut un suiveur de tension" et "il faut une résistance de ligne de 75 Ohms" ... et qu'il a fait un suiveur de tension sur 75 Ohms !! Pour rappel, le propre d'un ampli, c'est d'avoir une résistance d'entrée infinie, caractère non assuré par 75 Ohms !!

J'écrirai un article là dessus sur mon blog, mais en résumé:
- 75 Ohms c'est l'impédance caractéristique des câbles coax qui relie l'antenne de l'immeuble à la TV
- l'impédance caracétristique c'est l'impédance par laquelle il faut terminer le câble pour avoir l'assurance de ne pas avoir de réflexion d'onde vers l'antenne
- les TV en France ont donc toutes une impédance d'entrée de 75 Ohms sur les voies vidéos
- pour un rendement optimal, il vaut mieux avoir un périphérique qui délivre 2 fois trop de signal en rajoutant une résistance de ligne de 75 Ohms (cela forme un pont diviseur avec la résistance d'entrée de la TV, qui ramène le signal à sa valeur nominale) qu'un périphérique qui délivre directement le signal nominal

La console délivre donc 1.4 V. Un bon ampli suit cette valeur, et la résistance de ligne la ramène à 0.7V

Pour la première version de sodipeng (celle qui se branche sur la DIN 8), la console délivre 1.4V, et leur ampli suit mal la tension qui chute un peu (pas fait exprès) mais pas assez (je n'ai pas fait la mesure le la ferai pas)

Après, Sodipeng c'est pas les seuls à avoir fait une connerie. regardez l'ampli Sega: je m'étais toujours demandé à quoi servait la résistance de 27Ohms en amont de l'ampli. A mon avis, la console était prévue pour être connectée sur une TV d'impédance d'entrée de 50Ohms. Elle doit avoir une résistance de sortie de 50Ohms donc. Un premier gars de chez Sega France a du se dire "ben on rajoute 27 Ohms en série" . Cela ne devait pas marcher au top, et un autre gars a du dire "faut mettre un ampli". Enfin, un troisième, celui qui a du faire le schéma, a laissé les 2.

Nintendo s'est certainement heurté au même problème: la résistance de sortie est de 30Ohms. Par contre, au lieu de mettre une résistance en série de 45 Ohms en plus, ils ont préféré abaisser fictivement l'impédance d'entrée de nos TV par 2, en tirant les entrées RGB à la masse via des résistances de 75 Ohms. Malin ...

Voilà pourquoi, dans un autre post, j'ai demandé quel était l'impédance d'entrée des TV japonaises ... pour retrouver l'historique de cela.

Pour info, je n'ai pas pu avancé sur le projet à cause des vacances, mais
- j'ai acheté des prises femelles Peritel (comme ça on a le choix entre la connexion directe et le câble peritel standard
- j'ai fait une brocante ce matin juste histoire de trouver des câbles
- j'ai choisi un boitier ... putain de cher, libre à vous de l'acheter séparément ou de laisser la carte à nu

Merci à tous de l'intérêt que vous portez à ce sujet.

[eddyfoucault]

Salut à tous ... juste un petit mot très vite fait pour vous dire que je n'ai pas abandonné le projet, mais que la rentrée scolaire ne m'a pas laissé beaucoup de temps. Bref, je m'y remet doucètement ... j'ai enfin créé mon empreinte de connecteur SCART femelle (mine de rien, entre la 3D et la vérification des pastilles en faisant gaffe au croisement du câble, ça m'a pris plus d'une heure), insérer dans ma librairie les quelques autres composants nécessaires. Prochaine étape = je finalise le schéma. Prochaine grosse étape = contour du PCB pour qu'il rentre au plus juste dans le boitier que j'ai choisi

[silentjo2]

Bravo, je suis impatient de voir le grand final !

Félicitations pour le taf que tu fournis pour la communauté...

[Invité]

Si un ptit module est dispo un jour pour le Viking et sa SGX je suis preneur

[widow88]

Si un ptit module est dispo un jour pour le Viking et sa SGX je suis preneur

Idem pour moi

[eddyfoucault]

Merci pour les encouragements. .. je vais essayé de me faire un petit coup de boost cette semaine, quitte à sacrifier une soirée.

[eddyfoucault]

Boitier reçu ... ça devrait le faire (je sens que je vais bien galérer avec la prise de cote pour être sûr que le connecteur Samtec rentre bien dans la console d'un côté et que le connecteur SCART ressorte bien du boitier de l'autre) Bon, au moins avec le capot transparent je ne m'emmerderai pas à mettre un passe led ...

[fiston]

Oh que c'est beau ce boîtier aux couleurs de la coregrafx..👏👏👏

[eddyfoucault]

Le boîtier aux couleurs de la core c est celui de sodipeng. Il est super beau en effet. Moi ce sera le boîtier lambda, sauf si quelqu veut me payer un boîtier sur mesure en Chine :)

[eddyfoucault]

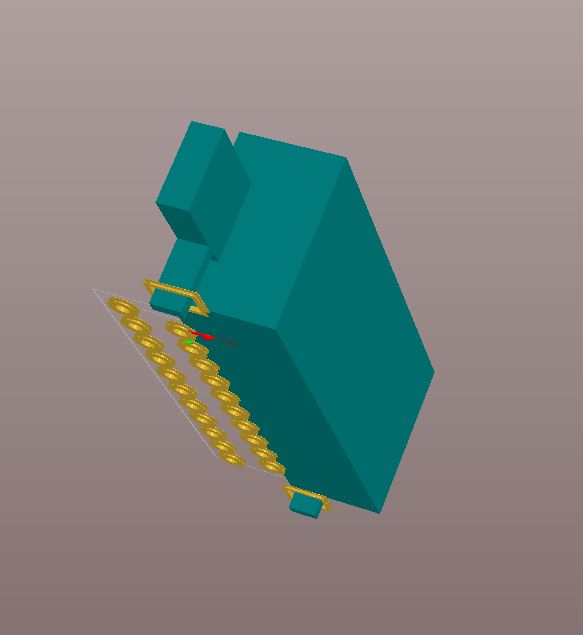

Allez, quitte à travailler proprement ... travail en cours (j'entends certains râler .. "mais qu'est ce que qu'il fout, il est lent c'est pas possible ?!" ... vraiment, désolé mais j'ai très peu de temps: j'ai l'impression d'en passer plus à me souvenir de ce que j'ai déjà fait que de faire quelque chose de nouveau d'ailleurs)

[eddyfoucault]

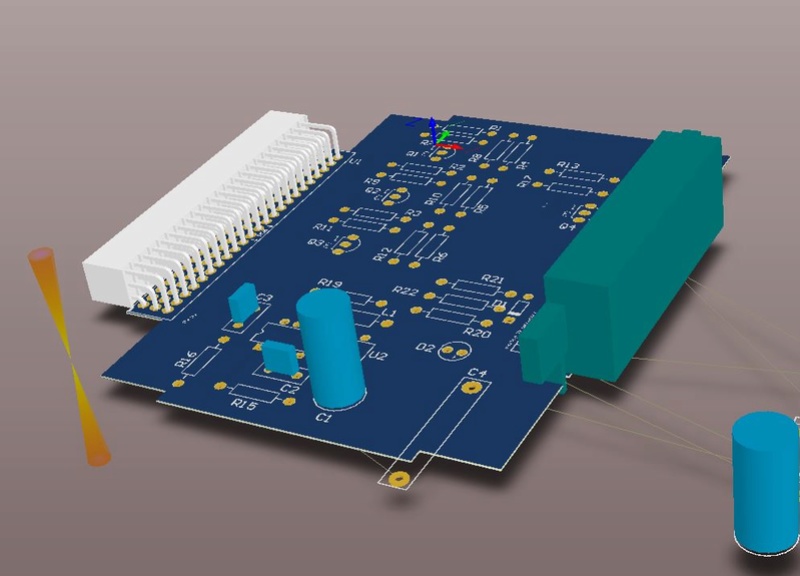

Contour du PCB ... done. Reste plus qu'à tout faire rentrer dessus (au pire, si vraiment ça rentre pas, je vire la commutation lente)

[eddyfoucault]

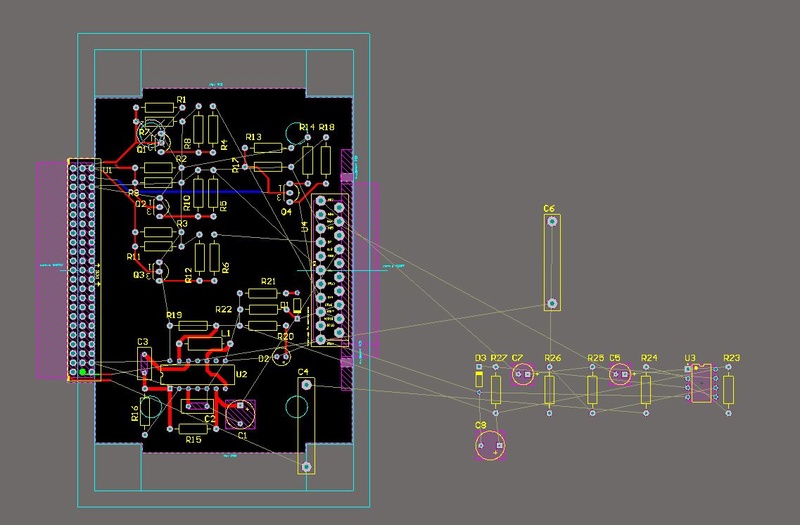

placement des composants ... done. Bon ben y'a plus qu'à router mais c'est le plus simple (au final j'avais bien plus de place que nécessaire) La suite semaine prochaine

[eddyfoucault]

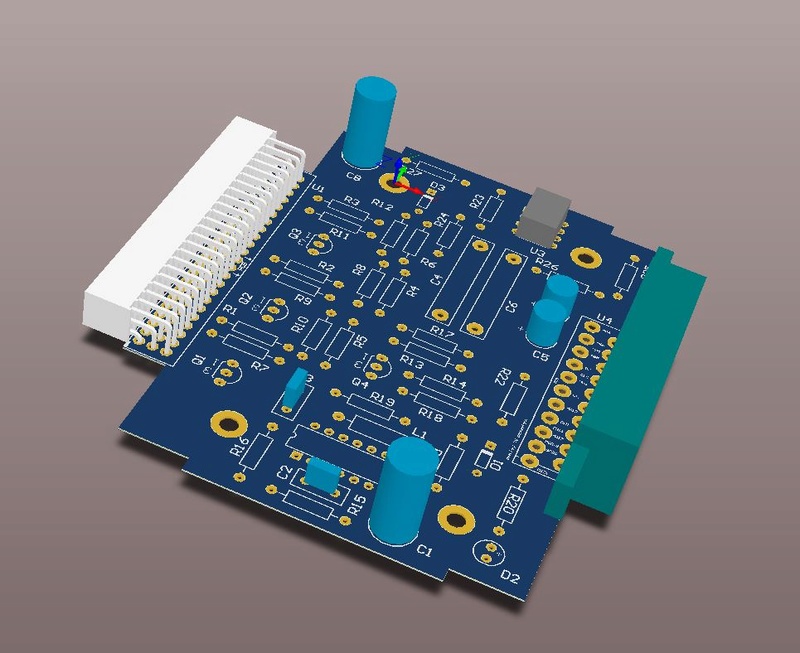

Routage effectué (bon, ça prenait 20 minutes, c'est pas un exploit non plus)
je prends le temps de la vérification (impression papier pour vérifier que je me suis pas gouré dans les cotes du boitier etc ...), et je commande semaine prochaine (après cela je fais le mort pendant les 3 semaines de livraison)

[eddyfoucault]

Faute d'avoir un 3D du boitier ... et puis ça va me servir pour ajuster la découpe:



Allez; bon week end à tous

[fiston]

ça commence a prendre sérieusement forme cette histoire..
du coup pour un noob comme moi je me permets une petite question :

Quelle est la différence entre câbler directement le boitier ( comme tu avais fait sur ton 1er prototype ) et proposer cette nouvelle mouture avecune péritel avec 2 têtes ?
j'entends par là les péritels que l'on trouvait sur nos magnétoscopes d'antan ?

[eddyfoucault]

Ben en fait moi je préfère la connexion directe par câblage:
- moins chère
- aucun problème de faux contacts

Le soucis c'est que certains d'entre vous m'ont demandé un exemplaire ... et je n'ai pas le temps de câbler une peritel à chaque fois (et si je ne câble pas moi même je ne peux pas tester)

J'ai donc accepté de dépenser un peu d'argent pour les connecteurs scart (tout le monde a le câble chez soi) Au pire, si vraiment on veut un câble direct, j'ai mis la connexion à respecter sur la sérigraphie du PCB

Au final j'aurais 10 PCB
- j'en garde 2 pour moi
- j'en câble 2 ou 3 pour certains (il vous restera à acheter le boitier dont je fournirai les références)
- je donne les autres volontiers
- les gerbers seront bien sûrs en libre service

Je regrette presque de ne pas avoir passé commande aujourd'hui mais je m'étais promis de ne pas me presser

Je profite de ce message pour un petit appel à l'aide: le capot de mon boitier possède un relief qui accueillerait très bien un joli sticker !! Quelqu'un ici a t il de quoi faire une planche de jolis stickers sur mesure ?

PS: désolé, j'ai dû zapper les fiches RCA pour le son ... il aurait fallu que j'étende mon PCB sur la longueur du boitier, ce qui m'aurait coûté plus cher

[eddyfoucault]

Hello,

Bon, juste un petit mot pour vous dire que je viens de commander les PCB (je déteste ce moment où l'on se dit "pourvu que j'ai pas fait de connerie")

C'est vrai qu'au dernier moment je me suis dit "eh, et si à la place je me payais un pack de bière ?!" Mais bon, après tous ces efforts, ça aurait été dommage de stopper là

Je vous dis donc "à dans 2/3 semaines" sur ce sujet

PS: j'ai vu au détour d'une chaine youtube qu'il y avait des boite spécialisées dans l'impression de stickers ... je vais me renseigner

[eddyfoucault]

On est jamais mieux servi que par les autres ... mon boitier est parti au service méca de ma boite pour la découpe :) (si je em suis gouré dans les cotes je suis mal)

sinon, pour les autocollants, j'ai trouvé 2 sites qui proposent le service (mais bon, je pense qu'il est possible de trouver moins cher en chine): easy flyer et stickers en ligne ... bon, je pense que je vais zappé cette étape ... ça pèterait bien mais si c'est pour mettre plus cher dans l'autocollant que dans tout le reste ...

[fiston]

C'est vrai que ce n'est pas donné..😢
En tout cas moi je kiffe toujours autant suivre l'évolution de A à Z de ton boîtier 👍

[eddyfoucault]

Mon carton étant plus épais que mon PCB, et ayant du mal à enfoncer mes connecteur dedans, je ne peux pas fermer la boite (il faudra peut être que je lime un peu le couvercle côté péritel) ... mais l'essentiel est là:

[Tibob]

C'est vraiment du très beau travail! Je suis admiratif!

[eddyfoucault]

C'est vraiment du très beau travail! Je suis admiratif!

Merci c est très sympa... faut pas que je me loupe  sur la suite maintenant que tu m as mis la pression :)

[darksad]

comme titbob je suis aussi admiratif sur ton taff je viens de relire tout depuis le debut et franchement chapeau

[eddyfoucault]

comme titbob je suis aussi admiratif sur ton taff je viens de relire tout depuis le debut et franchement chapeau

:) roh ben du coup j'ai hâte de recevoir les PCB pour vous montrer le travail finalisé.... j'ai du les commandé il y a une semaine ... généralement ça prend 2 semaines tout compris (je n'ai pas encore reçu l'avis d'expédition)

[eddyfoucault]

Grr ... toujours pas expédié (mais fabrication tout juste terminée chez Itead)

Par contre, je pensais ... j'aurais du rajouter une autre connectique, en plus. Vu que les cordons DIN8-DIN8 existent, j'aurais pu me servir de ce boitier pour une connexion DIN8 sur une console modifiée (mais pas modifiée par Sodipeng) Il faudrait juste prévoir un interrupteur pour shunter l'ampli Audio (sur la sortie latérale de la console le son est déjà amplifié)




http://www.ebay.fr/itm/8-pin-din-mk2-POWERLINK-Cable-connect-BeoLab-loud-speakers-to-Bang-Olufsen-50cm-/292195548014?hash=item4408363b6e:g:UA4AAOSwUKxYkBqa

[darksad]

en faite t'est plus impatient que nous lool
on a hâte de voir le résultat final mais toi c'est PIRE

[Tibob]

L idée de la sortie din8 est sympa. Mais tu vas alourdir la conception de ton boitier juste pour ceux qui ont une duo ou un scdrom2, qui n a pas été modifié par sodipeng (a cause de la commutation j imagine) ou par otaku store (ampli dans la console) et qui ont paumés ou detruits leur cable.
Ce n est que mon avis mais continue d ameliorer et de perfectionner ton boitier pour les 99,9% des cas et fait une version 'Deluxe' pour le fun apres si tu veux te faire plaisir

[eddyfoucault]

Tibob ... je pense que tu as raison. A la base je me suis dit que ça intéresserait ceux qui veulent ouvrir leur Coregrafx ... et ils ne sont pas nombreux
