PRB lecture CD-ROM2 PC Engine

[Matari]

Bonjour à tous,

J'ai récup ici même un CD-ROM2 PC Engine (merci @Slugman pour le super tarif) mais il présente quelques soucis de lecture des CD (audio comme jeux). Slugman m'avait averti d'un souci de son (probablement des réglages de la lentille) mais le souci semble s'être amplifié depuis mes essais. Je n'ai touché à rien, ne connaissant pas la machine (hormis un coup d'alcool sur la lentille délicatement à l'aide d'un coton tige).

J'utilise la System Card 3.0 et l'Arcade Pro, le seul jeu que j'ai est compatible avec les 2. Mêmes symptômes avec l'une ou l'autre.

Au début le jeu CD commençait à se lancer mais bloquait à différents endroits sans jamais aller jusqu'au bout du chargement, plus tard c'est "please set disc" qui apparaissait. Pareil avec un CD audio, j'ai eu droit une fois au lecteur audio, j'ai pu lancer les pistes mais pas de son. Maintenant plus rien.

En lecture audio en autonome non plus, l'écran du lecteur indique 0, tourne dans le vide puis s'éteint après quelques secondes...

Vos avis ?

[Pumbly]

Il y a de forte chance que cela soit le pignon a remplacé, le miens tourne impec depuis que je l’ai changé alors qu’il donne meme pas signe de vie

[Matari]

Il a pourtant été remplacé et est quasi neuf il me semble. Slugman va m'en envoyer un autre neuf, à tester donc...

[slugman]

Le pignon avait été remplacé par un neuf il y'a 3/4 ans. je ne pense pas que cela soit un problème du pignon car sinon aucun CD ne se serait lancé et cela serait toujours resté sur "Please Set Disc" à chaque fois. Je pense plutôt au réglage des petits potars VR, perso je n'y ai jamais touché car je sais qu'il faut y aller très lentement pour les tourner et ne pas fausser encore plus les réglages.

Pour référence; https://console5.com/wiki/Turbo_Grafx_CD-ROM_Drive#CD_Adjustments

[hell_onslaught]

Alors si tu te lance au réglage des potards vr, un conseil fait bien un marquage de ta position avant réglage. Ce sera plus facile pour toi de retrouvé ta position initial.
Par contre bon courage dans cette aventure, je l'ai fait sur ma  pce duo, je me suis mis à pleurer du sang tellement que j'ai galéré … (bêtise de ne pas avoir marqué la position des potards)

Après c'est peut être la lentille qui est fatigué, perso je tenterais ça avant de touché au potard, en plus cela coute 6-10€ https://fr.aliexpress.com/item/32777628439.html

[Matari]

Après c'est peut être la lentille qui est fatigué, perso je tenterais ça avant de touché au potard, en plus cela coute 6-10€ https://fr.aliexpress.com/item/32777628439.html

Pas bête, d'autant plus que cela fonctionnait mieux (même si ça ne fonctionnait pas) avant que je nettoie la lentille à l'alcool !

Tu es sûr de la référence ?

[hell_onslaught]

Alors sur non, mais je retrouve plusieurs fois cette référence dans ma recherche

[Matari]

Après c'est peut être la lentille qui est fatigué, perso je tenterais ça avant de touché au potard, en plus cela coute 6-10€ https://fr.aliexpress.com/item/32777628439.html

Quelqu'un pour confirmer ?

[hell_onslaught]

Au passage, sujet intéressant sur le forum darius concernant les lentilles neuve. https://darius-saturn.com/forum/viewtopic.php?f=146&t=5191
Si la lentille neuve ne fonctionne pas, c'est peut être parce que la pastille antistatique est encore en place

[Matari]

Toujours pas de connaisseur pour confirmer la compatibilité de la lentille :
https://fr.aliexpress.com/item/32777628439.html

[kimengumi]

Contacte pckid ici, c'est un expert

[Matari]

C'est fait merci !

[Matari]

Contacte pckid ici, c'est un expert

Pas de réponse, il a pas encore ouvert mon MP envoyé le 27 avril !

Sinon, je trouve que la lentille a beaucoup de jeu par rapport aux tutos que j'ai pu voir sur YT (j'appuie à peine dessus) :

[Le super cancre]

Change la lentille sa doit se trouver pour 10 euros voir moins sur ali express

J'ai fait sa sur une neogeo cd il y a pas longtemps.

Et j'ai même prix une 2 ème de secours

Pour les 2 de mémoire j'en est u même pas pour 15 euros fdin

Alors partout où je regarderai ebay ect...
Sa tournait dans les 30 euros plus ou moins

[sebnec]

J'ai eu ce souci avec mon SCD² qui pourtant avait un bloc optique neuf. En faisant quelques recherches en ligne, début mars j'ai réussi à trouver une info au fin fond d'un blog anglophone qui m'a permis de le régler de sorte qu'il lise parfaitement les originaux ainsi que les CD gravés.

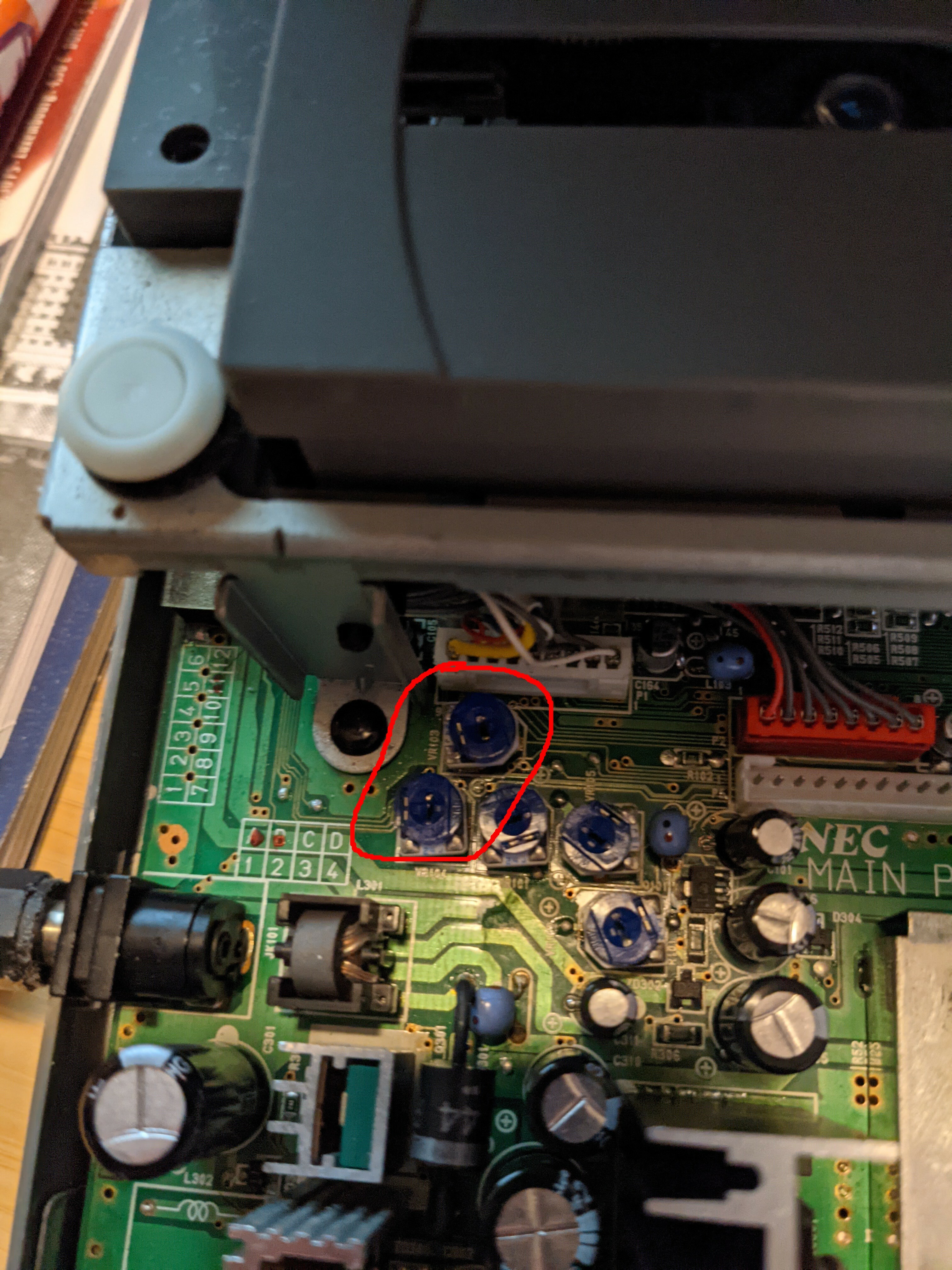

Ce n'est pas une méthode que je peux garantir comme miraculeuse mais elle l'a été pour moi et tu peux déjà la tester très simplement : retire les vis sous le lecteur, ouvre-le et joue avec deux potards, l'un après l'autre et méthodiquement : ce sont les 103 et 104, tu ne peux pas les louper car c'est écrit sur la carte mère. Il faut les régler très finement millimètre par millimètre ; en étant maniaque ça m'a pris une heure pour trouver la position parfaite de chacun afin que tout tourne au poil.

P.S. : prends en photo leur position d'origine si tu veux ne prendre aucun "risque".

[Matari]

Bien vu merci pour l'astuce, je teste ça rapidement !

[Matari]

Ce n'est pas une méthode que je peux garantir comme miraculeuse mais elle l'a été pour moi et tu peux déjà la tester très simplement : retire les vis sous le lecteur, ouvre-le et joue avec deux potards, l'un après l'autre et méthodiquement : ce sont les 103 et 104, tu ne peux pas les louper car c'est écrit sur la carte mère. Il faut les régler très finement millimètre par millimètre ; en étant maniaque ça m'a pris une heure pour trouver la position parfaite de chacun afin que tout tourne au poil.

Je reviens sur la manière de procéder à tes réglages, tu as fait comment exactement, tu as fait ça en fonctionnement direct ?

Avec l'interface Unit ça me semble compliqué de faire comme ça non ?

[sebnec]

Ouh là là, pardon car j'avais mal lu le titre de ton topic. Moi c'était sur un Super CD-ROM².

Après, si ça se trouve le CDR² a lui aussi ces potards mais n'en ayant jamais démonté un je ne saurais te répondre.

[pckid]

Bonjour

Désolé ca fait longtemps que je suis pas venu sur le forum, c'est un peu moins pratique que les réseaux sociaux et leur groupe.

1- dans 1er temps changer le pignon, il doit m'en rester.
2- puis si cela ne fait rien faire un capkit
3- j'espère que les potentiomètres n'ont pas été déréglés, et on trouve plus de lentille pour le cdrom.

[Matari]

Pas de souci, vieux motard que jamais !

Je vais tâcher de changer le pignon dans un premier temps, Slugman m'en a filé un après coup.

Avant de me lancer dans un capkit ne vaut-il pas mieux une tentative de réglage des potentiomètres ?

Pour la lentille au pire on trouve des bloc complets sur Ali et ebay, juste pas me planter de référence...

[stfouill]

Salut
Un peu de lecture
http://eddystoys.blogspot.com/2014/04/pc-engine.html?m=1

Oui il y a des méthodes plus pro qui nécessitent un oscillo pour ajuster la modulation RF
Mais perso J'ai règlé le mien "a l'oreille" en retouchant en cours de lecture d'un cd audio de longue durée, comme décrit dans l'article.
Depuis plus aucun souci de lecture.
Tu ne risques rien d'essayer. Si tu changes la lentille il y aura sans doute aussi des réglages a faire pour s'adapter à la lentille neuve !

[pckid]

Pas de souci, vieux motard que jamais !

Je vais tâcher de changer le pignon dans un premier temps, Slugman m'en a filé un après coup.

Avant de me lancer dans un capkit ne vaut-il pas mieux une tentative de réglage des potentiomètres ?

Pour la lentille au pire on trouve des bloc complets sur Ali et ebay, juste pas me planter de référence...

Envoi les références des blocs, de mémoire c'est Sony kss220 a ou kss 162 a

Pour les potards si pas d'oscillo c'est de la bidouille.

[stfouill]

Pas de souci, vieux motard que jamais !

Je vais tâcher de changer le pignon dans un premier temps, Slugman m'en a filé un après coup.

Avant de me lancer dans un capkit ne vaut-il pas mieux une tentative de réglage des potentiomètres ?

Pour la lentille au pire on trouve des bloc complets sur Ali et ebay, juste pas me planter de référence...

Envoi les références des blocs, de mémoire c'est Sony kss220 a ou kss 162 a

Pour les potards si pas d'oscillo c'est de la bidouille.

Soit, mais si l'asservissement est déréglé un changement de bloc n'y fera rien..
