Mod Péritel pour Atari 2600 SECAM

[lulrik]

---

Modification pour une Péritel sur Atari 2600 SECAM Antenne

---

Voila une image du produit fini !!

---

le commencement :
La prise péritélévision

La prise péritélévision ou péritel

Péritélévision ou son abréviation inappropriée mais d'usage courant Péritel (« Péritel » est une marque déposée) désigne un dispositif de liaison et un connecteur audio et vidéo grand public principalement utilisé en Europe. Il permet une connexion simplifiée des appareils qui exploitent des signaux audio et vidéo analogiques au moyen d'un connecteur à 21 broches. Il est aussi connu sous le sigle SCART (Syndicat des Constructeurs d'Appareils Radiorécepteurs et Téléviseurs), Euro-SCART, Euroconector ou encore Euro AV.

Cette standardisation est définie et rendue publique en 1978. Très courante en Europe, elle est inexistante aux États-Unis, où elle est essentiellement remplacée par des connecteurs de type RCA. En France, elle devient obligatoire sur tous les téléviseurs couleurs commercialisés à partir de 1980 elle ne le seras plus dés janvier 2015.



---

 la suite :
La console atari 2600 SECAM

 La console Atari 2600 SECAM est une adaptation de la console PAL pour se conformer aux lois françaises sur le format vidéo qui doit être transmis par les appareils vendus en France.

Nous avions donc en France et dans d'autres pays qui utilisaient le SECAM une palette de couleurs un peu psychédélique :

C'est en effet pour cela qu'il existe très peu de modifications pour les consoles Atari 2600 SECAM puisque leur intérêt est très limité.

---



Puis :

La modification

Ainsi, j'ai investigué quelque peu, et j'ai découvert de nombreux forums parlant de mod en tous genre et qui traitait de ces sujets :

- Avoir du composite sur une Atari 2600 SECAM (très peu de résultat positif, manip complexe, anglophone, pur théorie sans pratique)
- Passer la console de SECAM à PAL (puisque c'est une base PAL) et à nouveau (très peu de résultat positif, manip complexe, anglophone, pur théorie sans partique dans la plupart des cas)
- Avoir du RGB sur une Atari 2600 SECAM (très peu de résultat positif, mais ! Je tombe sur le Forum "Gros pixels" ou des membres traite le sujet par miracle au moment où j'arrive !

Dans les faits, un certain "Fred92" à pensé et réalisé un mod pour avoir du RGB donc du péritel sur cette console, il a réalisé un PDF avec toute les explications hébérgé ici même.

Ce mod est très bien réalisé est très complet.

Néanmoins un autre membre du forum  en propose quelques modifications tout à fait pertinentes elle son présenté sur son propre Blog dans le détail Le site de Monsieur Eddy.

Donc ce membre que nous appellerons désormais Eddy s'est chargé de réaliser une carte électronique viable et très facile à mettre en place pour les noob's dont je fait partie!

Credits : Eddy foucault sur Le site de Monsieur Eddy

Voila le plan pour ceux qui voudrai réaliser le schéma sur une plaque d’essais :

Credits : Eddy foucault sur Le site de Monsieur Eddy

Voilà donc la partie de câblage réalisé par Eddy et présente sur son Blog :
"
Attention: la sérigraphie P10 est la où il y avait de la pace, c'est à dire à côté du trou de fixation. P10 est bien au dessus de P12 (n'allez pas me connecter le Vert au chassi de la console)

Credit : Eddy foucault sur Le site de Monsieur Eddy



Credit : Eddy foucault sur Le site de Monsieur Eddy

Credit : Eddy foucault sur Le site de Monsieur Eddy

Évidemment le tout à été vérifié est fonctionne parfaitement sur ma console :

Voilà les soucis qui peuvent apparaitre :
- la TV ne commute pas sur la chaine AV --> vérifiez la tension > 9V en P13. Si OK, ça vient forcément du branchement
- la TV commute en AV mais pas d'image --> vérifiez la tension = 2.7V en P14. Si OK, ça vient forcément du branchement
- la TV commute en AV et P14>2.5V mais pas d'image --> revérifiez tous les câblages RVB entre le TIA et la carte
- l'image défile: vérifiez le câblage de la synchro

Voila les soucis que j'ai pus rencontrer avec ma Console, Ma péritel et ma TV donc cela peut différer.

- Pas de syncro :
Connectez le P12 de la carte à la broche 20 de la Péritel.
Si ca ne marche pas essayer de connecter à la broche 19.

- Pas d'audio :
Connectez P15 à la broche 2 de la péritel et P16 à la broche 6 de la péritel.
Si ça ne marche pas : essayer de connecter P15 à la broche 1 de la péritel et P16 à la broche 3 de la péritel.
Vérifez la masse audio P21 à Broche 4


Je vous souhaite bon courage est je produirais dans les semaines à venir une vidéo qui éxplique la démarche pas à pas.

Credit : Eddy foucault sur Le site de Monsieur Eddy et lulrik sur Le blog de lulrik games

[lebanni]

J'espère aussi ! Bonne initiative en tout cas.

[MeteK]

Grave !

Ça me ferait presque reprendre une 2600 si c'est nickel !

[lulrik]

J'attaque le prototypage



merci de votre soutient

[silentjo2]

Content que t'ai pu avancer le projet... désolé de pas avoir eu le temps et l'occasion de te filer la main.

je suis impatient de voir le résultat.

[LiquiD-GaminG]

ca va marcher, j'en met une piécette

[lulrik]

Merci à tous

décarcasse de tête en approche, trois 2600 avec trois chip différent

Mais ça avance

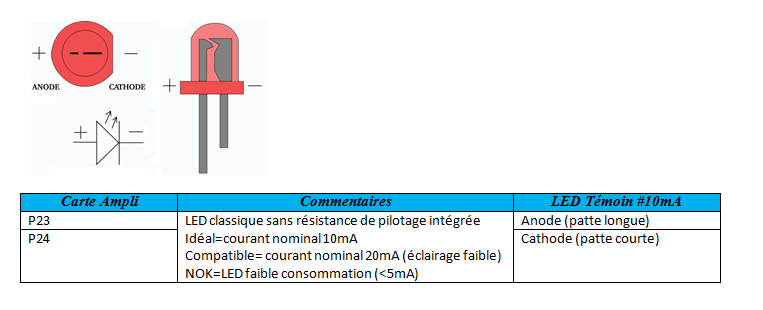

Vous aurez le loisir de disposer d'une LED témoin de fonctionnement


EDIT : JOIE !!!!!!!

---

17.11.2014 a 22:28:40
Conclusion, ma console ne brule pas sous tension  et la LED s'allume je ne sais pas encore si il y a un signal ... je le ferai demain

---

18.11.2014 a 19:09:52


Pas de syncro ... bidouillage en approche

---

18.11.2014 a 19:24:02

Synchrone ! et magnifique image ! la HD made in Atari 2600

Mais pas de son

---

19.11.2014 a 19:19:22

Prototype échoué, erreur de conception

Conception du second

Soucis résolu par repiquage

---

[lulrik]

Bim bam boum !! voila le mod Péritel pour Atari 2600 terminé !

Dans quelques jours, grand maximum Janvier vous aurez le tuto, il me reste deux ou trois soucis
Vous aurez même la chance de voir ma frimousse

[LiquiD-GaminG]

rapide ! t'avais mâché 95% du travail avant de poster ? avoue

[lulrik]

Les étudiants ont le temps Et oui j'avais un peu de délai dans les postes, mais j'ai vraiment commencé le 16 et à raison de 2 ou 3 heures par jours c'est vite fait !!

En tout cas j'ai hâte de vous partager tout ça !! C'est vraiment ultra classe ! et surtout la rapidité de connexion qui est appréciable, je vais sortir ma 2600 plus souvent

[LiquiD-GaminG]

tu fais rêver, bravo

je suis bon qu'à comprendre et appliquer des tutos

[lulrik]

Merci Mais je doit beaucoup à la personne qui m'a aidé dans la plus grande partie et que je remercie grandement ! Au moment de la réalisation du tuto je linkerai tout ça, mais la c'est trop brouillon ^^

J’espère que mon tuto sera pertinent

[Invité]

C'est cool !

[eddyfoucault]

bonjour,

je suis nouveau ici ... si vous voulez faire comme lulrik, les explications, schémas etc ... se trouvent sur mon blog: le site de monsieur eddy
(je ne peux pas mettre de lien avant 7jours !!)

[Invité]

Hop, c'est moi qui met le lien, ça règle la question :
http://eddystoys.blogspot.fr/2014/08/atari-2600.html

[lulrik]

Parfait ! voila donc la personne à qui revient tout le mérite !!

[eddyfoucault]

Hop, c'est moi qui met le lien, ça règle la question :

merci ... et merci à lulrik de m'avoir fait découvrir le forum pour cette occasion !! (j'en avais entendu parler mais j'étais jamais venu !!)
@+

[Invité]

C'est cool.

Il y a plein de lecture, tu peux créer un topic de présentation dans la section dédiée, si tu veux, on pourra te souhaiter la bienvenue.

[LiquiD-GaminG]

drôme..lyon...

[lulrik]

drôme..lyon...

Rhône-Alpes est très actif

Il y a plein de lecture, tu peux créer un topic de présentation dans la section dédiée, si tu veux, on pourra te souhaiter la bienvenue.

[Invité]

Bravo pour ce mod !!

[lulrik]

Ajout d'une image en t^te du topic pour ceux qui veulent voir le produit fini. La péritel sortant ne dénature pas la console

Et sois dit en passant j'ai inversé les couleurs du RVB, ou bien le mod modifie les couleurs ^^ je ne sais pas mais j'ai Pitfall 2 avec un ciel Bleu des arbres verts et des troncs rouges. Bien plus réaliste ! et pour les autres jeux ça ne change rien car de toute façon c'est zarb quand même avec les couleurs SECAM  !

Pitfall2 secam à l'origine


Mon pitfall2

[dunkill]

[lbontron]

j'ai trouvé un bon tuto aussi, il m'a bien aidé :

circuit-board.de/forum/index.php/Thread/4201-TUT-Donkings-Atari-2600-4-und-6-Schalter-AV-Video-Umbau/

Ok c'est de l'allemand, mais ca reste compréhensible. :)

[lulrik]

En effet ! c'est très bien conçu ! une boite à OUI alors qu’Eddy à utilisé une boite à OU ^^ je ne suis pas assez fort en électronique pour comprendre complétement le fonctionnement interne mais j'appuierai sur le fait que son mod est surement de meilleur qualité ! je protége mon produit

Un grand merci pour ce partage !

[bricedenice18]

c'est vrai que c'est vraiment abusé pour le coup les couleurs secam. truc de fou quand même ça donne pas trop envie d'en acheter une en brocante...
je me souvenais pas trop de ce problème car j'ai plus joué sur une version "pirate" et sur mon atari 7800 plus tard alors forcement...
en tout cas c'est cool de partager ces mods et de fabriquer tout ça, ça le fait !

[eddyfoucault]

salut,

je n'ai eu le temps que de parcourir le lien en diagonale malheureusement ... mais visiblement sa connexion ressort une sortie A/V. Vu la qualité d'image obtenue avec la méthode RGB qui reste très simple, je préfère rester sur cette dernière (par contre, si quelqu'un a le schéma pour un mod A/V sur une vidéopac SECAM je suis preneur ... on doit pouvoir récupérer le signal Vidéo quelque part en sortie de carte de modulation SECAM mais je sais pas où ... sur une PAL évidemment c'est plus simple car ce modulateur est un simple composant placé sur la carte principale)

Pour ce qui est des portes dans la méthode que j'utilise: mon tuto et ma réalisation proto font part de portes ET, mais la réalisation fournie à LULRIK utilise des portes OU. Cela n'a pas d'importance, la sortie de ces portes est la même pour des entrées en court circuit (faut juste pas prendre des portes XOR ou des portes "NON OU/ET")

@+

[lulrik]

Eddy toujours instructif

[Lesarthois]

Super sympa, et vraiment "ingénieux" pour générer des couleurs!
Je vais réaliser ça pour mon Atari... Et prendre le RGB mod sur etim.net pour du VRAI RGB et des vraies couleurs NTSC :p

[jimpqfly]

#WANT ! Tu m'en fais une ? :) ça m'évitera de chercher une 7800 :)
... bon par contre il faut que je vérifie si j'ai une 2600 SECAM dans mes placards... c'est marqué dessus ?
