[TUTO] Refaire un pad Neo Geo CD qui ne reagit plus ou mal
Ce tuto existe déjà en fouillant chez l'ami Google, mais j'ai décidé d'en refaire un car justement j'avais 2 pad a restaurer.
D'abord voila le matos qu'il faut :
-un fer a souder + etain + pompe à déssouder
-un multimètre
-un tournevis cruciforme
-un tournevis plat
-un cutter
-2 morceau de fil
![[TUTO] Refaire un pad Neo Geo CD qui ne reagit plus ou mal Img_0278](https://i.servimg.com/u/f55/17/94/06/04/img_0278.jpg)
On commence par retirer le thumbstick...c'est la merde...
Seul moyen , glisser 2 fils entre le thumbstick et le pad
![[TUTO] Refaire un pad Neo Geo CD qui ne reagit plus ou mal Img_0279](https://i.servimg.com/u/f55/17/94/06/04/img_0279.jpg)
![[TUTO] Refaire un pad Neo Geo CD qui ne reagit plus ou mal Img_0280](https://i.servimg.com/u/f55/17/94/06/04/img_0280.jpg)
![[TUTO] Refaire un pad Neo Geo CD qui ne reagit plus ou mal Img_0281](https://i.servimg.com/u/f55/17/94/06/04/img_0281.jpg)
Tirer fort vers le haut , on entend un "clic" puis il s'enleve
![[TUTO] Refaire un pad Neo Geo CD qui ne reagit plus ou mal Img_0282](https://i.servimg.com/u/f55/17/94/06/04/img_0282.jpg)
![[TUTO] Refaire un pad Neo Geo CD qui ne reagit plus ou mal Img_0283](https://i.servimg.com/u/f55/17/94/06/04/img_0283.jpg)
On enleve toutes les vis sous le pad et en en sort la carte
![[TUTO] Refaire un pad Neo Geo CD qui ne reagit plus ou mal Img_0284](https://i.servimg.com/u/f55/17/94/06/04/img_0284.jpg)
Pour avoir accès aux 4 microswitchs il faut , à l'aide du tournevis plat , retirer le capot de protection.
On peut voir la poussiere blanche , qui n'est autre que l'usure du plastique.
![[TUTO] Refaire un pad Neo Geo CD qui ne reagit plus ou mal Img_0285](https://i.servimg.com/u/f55/17/94/06/04/img_0285.jpg)
On déssoude un des microswitchs à l'aide de la pompe à déssouder
![[TUTO] Refaire un pad Neo Geo CD qui ne reagit plus ou mal Img_0310](https://i.servimg.com/u/f55/17/94/06/04/img_0310.jpg)
Maintenant il va falloir ouvrir le microswitch pour nettoyer les contacts interieur.
On remarque que le montage a été fait à chaud, on voit un rebord fondu autour de la partie grise.
A l'aide du cutter on coupe ce rebord sur la moitié (voir les flèches jaunes).
![[TUTO] Refaire un pad Neo Geo CD qui ne reagit plus ou mal Img_0311](https://i.servimg.com/u/f55/17/94/06/04/img_0311.jpg)
![[TUTO] Refaire un pad Neo Geo CD qui ne reagit plus ou mal Img_0312](https://i.servimg.com/u/f55/17/94/06/04/img_0312.jpg)
On sort les 2 parties ; une en plastique et l'autre un disque concave (attention à bien reperer le sens).
![[TUTO] Refaire un pad Neo Geo CD qui ne reagit plus ou mal Img_0313](https://i.servimg.com/u/f55/17/94/06/04/img_0313.jpg)
![[TUTO] Refaire un pad Neo Geo CD qui ne reagit plus ou mal Img_0314](https://i.servimg.com/u/f55/17/94/06/04/img_0314.jpg)
Nettoyer les contacts dans le microswitch ainsi que le disque en metal.
![[TUTO] Refaire un pad Neo Geo CD qui ne reagit plus ou mal Img_0315](https://i.servimg.com/u/f55/17/94/06/04/img_0315.jpg)

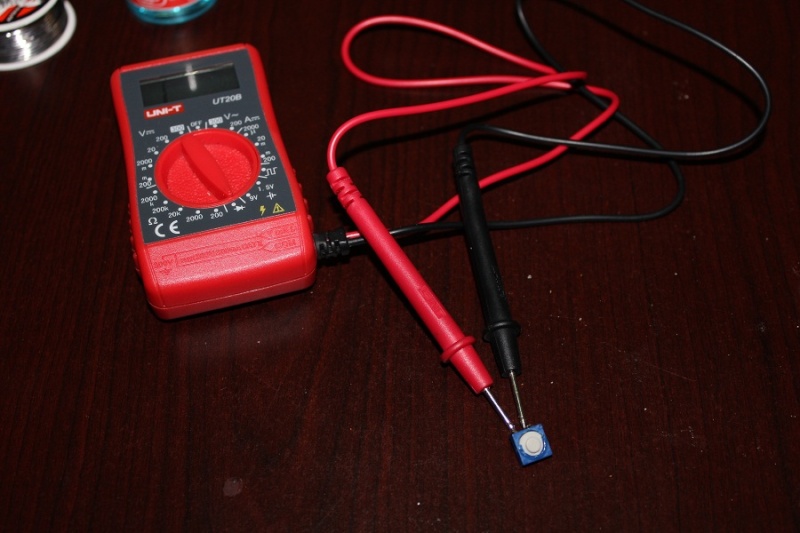

Une fois nettoyé , on le remonte , puis on le test à l'aide du multimètre.
![[TUTO] Refaire un pad Neo Geo CD qui ne reagit plus ou mal Img_0316](https://i.servimg.com/u/f55/17/94/06/04/img_0316.jpg)
Si c'est vraiment crado , nettoyer l'emplacement ou se remettra le switch.
Puis on le ressoude.
![[TUTO] Refaire un pad Neo Geo CD qui ne reagit plus ou mal Img_0318](https://i.servimg.com/u/f55/17/94/06/04/img_0318.jpg)
![[TUTO] Refaire un pad Neo Geo CD qui ne reagit plus ou mal Img_0319](https://i.servimg.com/u/f55/17/94/06/04/img_0319.jpg)
On fait pareil pour les 3 autres microswitchs, puis assemblage et essai !
D'abord voila le matos qu'il faut :
-un fer a souder + etain + pompe à déssouder
-un multimètre
-un tournevis cruciforme
-un tournevis plat
-un cutter
-2 morceau de fil
![[TUTO] Refaire un pad Neo Geo CD qui ne reagit plus ou mal Img_0278](https://i.servimg.com/u/f55/17/94/06/04/img_0278.jpg)
On commence par retirer le thumbstick...c'est la merde...
Seul moyen , glisser 2 fils entre le thumbstick et le pad
![[TUTO] Refaire un pad Neo Geo CD qui ne reagit plus ou mal Img_0279](https://i.servimg.com/u/f55/17/94/06/04/img_0279.jpg)
![[TUTO] Refaire un pad Neo Geo CD qui ne reagit plus ou mal Img_0280](https://i.servimg.com/u/f55/17/94/06/04/img_0280.jpg)
![[TUTO] Refaire un pad Neo Geo CD qui ne reagit plus ou mal Img_0281](https://i.servimg.com/u/f55/17/94/06/04/img_0281.jpg)
Tirer fort vers le haut , on entend un "clic" puis il s'enleve
![[TUTO] Refaire un pad Neo Geo CD qui ne reagit plus ou mal Img_0282](https://i.servimg.com/u/f55/17/94/06/04/img_0282.jpg)
![[TUTO] Refaire un pad Neo Geo CD qui ne reagit plus ou mal Img_0283](https://i.servimg.com/u/f55/17/94/06/04/img_0283.jpg)
On enleve toutes les vis sous le pad et en en sort la carte
![[TUTO] Refaire un pad Neo Geo CD qui ne reagit plus ou mal Img_0284](https://i.servimg.com/u/f55/17/94/06/04/img_0284.jpg)
Pour avoir accès aux 4 microswitchs il faut , à l'aide du tournevis plat , retirer le capot de protection.
On peut voir la poussiere blanche , qui n'est autre que l'usure du plastique.
![[TUTO] Refaire un pad Neo Geo CD qui ne reagit plus ou mal Img_0285](https://i.servimg.com/u/f55/17/94/06/04/img_0285.jpg)
On déssoude un des microswitchs à l'aide de la pompe à déssouder
![[TUTO] Refaire un pad Neo Geo CD qui ne reagit plus ou mal Img_0310](https://i.servimg.com/u/f55/17/94/06/04/img_0310.jpg)
Maintenant il va falloir ouvrir le microswitch pour nettoyer les contacts interieur.
On remarque que le montage a été fait à chaud, on voit un rebord fondu autour de la partie grise.
A l'aide du cutter on coupe ce rebord sur la moitié (voir les flèches jaunes).
![[TUTO] Refaire un pad Neo Geo CD qui ne reagit plus ou mal Img_0311](https://i.servimg.com/u/f55/17/94/06/04/img_0311.jpg)
![[TUTO] Refaire un pad Neo Geo CD qui ne reagit plus ou mal Img_0312](https://i.servimg.com/u/f55/17/94/06/04/img_0312.jpg)
On sort les 2 parties ; une en plastique et l'autre un disque concave (attention à bien reperer le sens).
![[TUTO] Refaire un pad Neo Geo CD qui ne reagit plus ou mal Img_0313](https://i.servimg.com/u/f55/17/94/06/04/img_0313.jpg)
![[TUTO] Refaire un pad Neo Geo CD qui ne reagit plus ou mal Img_0314](https://i.servimg.com/u/f55/17/94/06/04/img_0314.jpg)
Nettoyer les contacts dans le microswitch ainsi que le disque en metal.
![[TUTO] Refaire un pad Neo Geo CD qui ne reagit plus ou mal Img_0315](https://i.servimg.com/u/f55/17/94/06/04/img_0315.jpg)
Une fois nettoyé , on le remonte , puis on le test à l'aide du multimètre.
![[TUTO] Refaire un pad Neo Geo CD qui ne reagit plus ou mal Img_0316](https://i.servimg.com/u/f55/17/94/06/04/img_0316.jpg)
Si c'est vraiment crado , nettoyer l'emplacement ou se remettra le switch.
Puis on le ressoude.
![[TUTO] Refaire un pad Neo Geo CD qui ne reagit plus ou mal Img_0318](https://i.servimg.com/u/f55/17/94/06/04/img_0318.jpg)
![[TUTO] Refaire un pad Neo Geo CD qui ne reagit plus ou mal Img_0319](https://i.servimg.com/u/f55/17/94/06/04/img_0319.jpg)
On fait pareil pour les 3 autres microswitchs, puis assemblage et essai !
NeoGeoThai- PROFESSIONNEL
-
Nombre de messages : 733
Age : 34
Localisation : Vientiane
Date d'inscription : 21/08/2013
Re: [TUTO] Refaire un pad Neo Geo CD qui ne reagit plus ou mal
Purée mes old stick neo sont vraiment rustiques à côté ... lors du démontage il y avait moins de fils...loool
Torken- Patient contaminé
-
Nombre de messages : 960
Age : 45
Localisation : Thiant Nord
Date d'inscription : 25/04/2013
Re: [TUTO] Refaire un pad Neo Geo CD qui ne reagit plus ou mal
Je suis content de voir que ma technique de la "ficelle" a fait des émules !!
Joli tuto bien illustré. Par contre on n'est pas obligé de dessouder le microswitch, on arrive à le nettoyer en l'écartant un peu.
Joli tuto bien illustré. Par contre on n'est pas obligé de dessouder le microswitch, on arrive à le nettoyer en l'écartant un peu.
