Les circuits imprimés Suite


 En général une seule personne est en charge de toute la conception d'un appareil.

   Il commence donc par positionner l'interface avec l'ordinateur choisi pour faire le premier développement.

Sur une feuille de calque, il  positionne au mieux les différents circuits intégrés pour réduire les longueurs de pistes et surtout éviter les croisements de pistes. Accessoirement, il s'attache à ce que la disposition soit esthétique. Surtout pour les produits "en carte nue " ( sans boitier)
Ceux ci nécessitent l'emploi de "traversées" appelées aussi "VIA". Ces trous métallisés sans queue de composant permettent de passer d'une face à l'autre. Mais ces trous bien que petits ont du mal a faire remonter la soudure à l'intérieur Ils sont donc parfois sources de pannes..
Si c'est très complexe, il fait une copie de la partie déjà terminée au stylo car notre photocopieur n'accepte pas de copier sur calque

Il faut dessiner sur trois calques qui se superposent. Il y a

Le positionnement des composants


Le tracé du cuivre sous les composants



Le tracé du cuivre côté opposé conventionnellement appelé côté "cuivre" en souvenir des circuits simple face


Lorsqu'une connexion est établie, on la barre d'une croix sur le schéma et on passe à la suivante.


Une fois l'ensemble des connexions barrées, on obtient ceci sur les trois calques superposés.

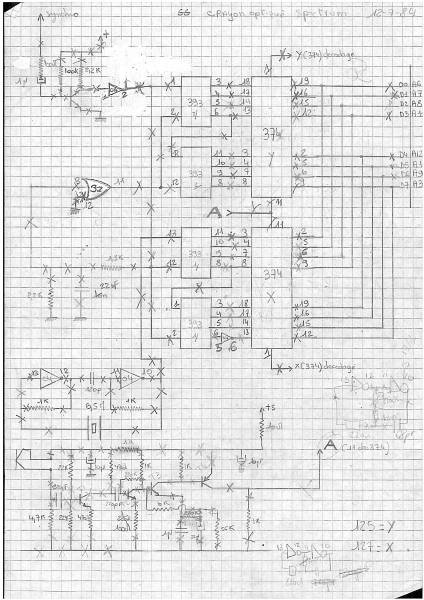

( cette image est le scan du véritable original du crayon optique " Spectrum")

On appelle alors un collègue et on lui demande de vérifier si chacun des points est correctement relié.

On entend alors le dialogue suivant
" 374-1 broche 18  393-2 broche 3"
"OK"
" 374-1 broche 17  393-2 broche 4"
"OK"
et ainsi de suite

Ce qui donne un côté "Bataille Navale"  à cette phase indispensable du dessin.

A Suivre...............

[Cyber-PAPY]

Les circuits imprimés Le Mylar

On passe maintenant à l'éxécution " au propre"
Nous n'avons pas de CAO et les documents sont faits à la main
pour cela on prend une feuille de Mylar quadrillée très finement au pas de  2,54 mm et en plus gros à 5,08
Le quadrillage est de couleur bleue dite inactinique: Il ne se verra pas sur la photo.

 On commence par positionner le connecteur et les circuits intégrés.
Pour avoir la meilleure précision, on travaille à une échelle supérieure.
Certains choisissent l'échelle quatre. C'était ainsi lorsque j'étais chez Océanic.
Je suis rapidement revenu à l'échelle 2. Plus rapide à réaliser avec un opérateur soigneux. Pour les pièces délicates, j'utilisais alors des adhésifs avec des éléments pré positionnés.
Pour cela on dispose de petites plaques  imprimées en noir sur un film polyester adhésif transparent. En fonction du nombre de broches et de l'entraxe, il y a plusieurs types de plaques.  On colle la plaque à l'emplacement désiré et on lui ajoute les pistes.
L'un des fournisseurs les plus utilisés est BRADY qui offre toute une panoplie de  pastilles livrées sur des plaques transfert. On décolle la pastille de la plaque avec une pince brucelle et on la positionne sur le mylar.

Les pistes sont réalisées par un ruban adhésif gauffré qui permet de réaliser des droites et des courbes.  Exactement comme l'adhésif "Tiro" que mettent les peintres pour délimiter les zones à ne pas couvrir.
En fonction de la largeur de piste souhaitée on choisit la largeur du ruban.
Lorsqu'il y a de grande plages à couvrir , pour faire un plan de masse par exemple, on dispose de feuilles adhésives rouges que l'o découpe à la forme voulue et que l'on colle . Pour faire net, on collera une bande sur la périphérie.

Dans certains cas on ajoute un vernis vert dit vernis épargne.
Ses usages sont multiples en fonction de l'utilisateur et de la série envisagée.
En premier lieu cela évite de mettre de la soudure partout. Il n'y en aura que sur les points à souder. On dimminue ainsi la quantité de soudure par circuit. Cela fait une petite économie. Par ailleurs les pistes étant protégées, on réduit les risques de court circuits. On dimminue ainsi le nombre de retouches manuelles de la soudure.
Certains le mettent seulement parce que cela fait joli
D'autres s'en servent pour indiquer les références des composants sur le circuit imprimé. Dans ce cas, c'est souvent une couche blanche qui est ajoutée

Après une dernière vérification on transfère les documents au photographe.
Il va en faire un négatif à l'échelle 1 puis un positif

A Suivre...............

[Cyber-PAPY]

Les circuits imprimésle PCB

Nous avons fait venir notre fournisseur, nous lui avons remis les originaux Echelle deux des deux Mylar Pour informations il dispose aussi de l'implantation des composants





Il va donc pouvoir " lancer le  PCB"
Le PCB ( Printed circuit Board) circuit imprimé en bon français, est le coeur de notre travail.
C'est lui qui va assurer la tenue mécanique des composants Lui aussi qui fait les liaisons électriques. C'est un des composants les plus importants et un de plus chers.
Pour le prix, la formule de calcul est connue:
 Le fournisseur de circuit intégrés nous a donné la règle de son calcul de prix de vente: C'est un prix au cm² multiplié par la longueur hors tout et parla largeur hors tout.  Il faut y aouter le prix des trous.
Le prix du cm² n'est pas fixe. Il nous fait payer le circuit en fonction de la classe de gravure.

Celles ci sont définies de 1 à 5 plus tard il y aura une classe six et sept.
1 c'est 7 dixièmes de mm de largeur de piste et sept dixièmes d'espace entre piste
2 c'est 5 dixièmes de piste et 5 dixièmes d'espace entre piste
Classe 3 c'est 3 dixièmes,  quatre c'est 2 et cinq c'est 1,5

Notre fournisseur nous fait en standard de la classe trois pour des circuits double face à trous métallisés.
Par contre si nous ne respectons pas les critères partout : plus de trois dixième de large pour une piste ou un espace, il décrète que c'est de la classe Deux et majore le prix.
Nous avons donc intérêt à être précis.
Les points délicats sont les passages entre les plots des circuits intégrés.
Les petits adhésifs de chez BRADY nous permettent de passer les pistes  en se raccordant simplement de part et d'autre.

 Pour faire le PCB il utilise une plaque tissus de verre enrobée dans une résine époxy
 Cette plaque est recouverte sur chacune de ses dex faces d'une couche de cuivre de 17 microns d'épaisseur
 Ce cuivre est recouvert d'une pellicule photosensible.

 Il va commencer par percer les trous puis il enleve le film plastique de protection
 Il va alors placer dessus le négatif du mylar et insoler la plaque.
 A l'inverse d'un circuit simple face, ici on va enlever le vernis photosensible à l'endroit où le cuivre doit rester.
 On trempe la plaque dans une solution conductrice et on la passe dans un bain d'électrolyse pour la charger de 17 microns de cuivre. C'est cela qui métallise aussi les trous.
 On passe ensuite  dans un autre bain pour la recouvrir d'étain ( ou d'or) toujours par électrolyse. Puis on enlève la couche photosensible.

 Enfin on passe la plaque dans une solution au perchlorure de fer chauffée qui va enlever tout le cuivre apparent et ne laisser que les pistes
 C'est cette couche d'étain ou d'or, résistante à la gravure qui permettra de n'enlever que le cuivre qui est à côté des pistes. es pistes.

Une fois cette opération réalisée, il n'y a plus qu'à laver et livrer


A Suivre...............
