Re: [TUTO] GBA backlight !!!

par Ben-j Dim 9 Oct 2016 - 15:01

En effet la qualité est moindre.

En relativisant le confort de jeu est tout autre qu'avec l'écran de base et me permet de jouer dans la pénombre sans lumière trop vive donc ça me convient.

Merci pour cet éclairage en tout cas Calvinkos

par link953 Dim 9 Oct 2016 - 15:21

Hello l'ami.

Ton tuto m'a donné envie de m'y mettre. J'ai plusieurs SP donc une 101. J'adore la GBA, mais la SP ne me va pas.

Je joue avec car ne j'ai pas le choix, et j'ai toujours été assez frileux quant au mod de ma GBA panda bleu translucide (que j'ai depuis le début).
Je vais me trouver une GBA loose sympas et me faire un mod dessus.

Ma GameGear arrêtera enfin de se moquer d'elle!

par lex_terieur Dim 9 Oct 2016 - 15:26

J'aime developer des compétences chez les autre 😀

par **theWave** Dim 9 Oct 2016 - 16:20

Superbe tuto, je te félicite !

par lex_terieur Dim 9 Oct 2016 - 16:23

Ben-j a écrit:Voilà ça y est j'ai franchi le cap et tenté de modder ma Gba pour un résultat que je trouve satisfaisant même si j'ai l'impression que la puissance de rétroéclairage et moindre chez moi que sur les consoles de Lex.

Quelle type de nappe a tu pris pour ton mod ? Simple ou avec switch ?

La soudure sur la patte du transistor à elle bien pris ? Car de base tu est sur le premier niveau. Cette alimentation sert à une alimentation à 100% du backlight.

D'où le faire de prendre avec switch c'est que on peux se rendre conte si la soudure a pris ou non en manœuvrant ce dernier.

par lex_terieur Dim 9 Oct 2016 - 16:27

Calvinkos95 a écrit:c'est toujours la même question avec ces écrans, quel est la qualité de l'écran par rapport à une vrai ags 101?
Il existe des écrans de mauvaise qualité (grosse pixellisation visible) et d'autre plus ressemblant à l'original (plus adouci)

[TUTO] GBA backlight !!! - Page 2 Img_6310

[TUTO] GBA backlight !!! - Page 2 Img_6311

Et tu trouve la pixelisation de mon écrans comment par rapport à une vrais 101???

Car c'est ceux qui son en vente dans mon lien !!!

par Ben-j Dim 9 Oct 2016 - 16:29

Alors j'ai une nappe simple.

Pour voir si le contact se faisait bien j'ai d'abord testé sans soudure en allumant la Gba puis en faisant contact entre le fil et la transistor.
Le contact fonctionnait bien, on voyait bien que l’écran s'éclairait plus mais pas un truc de fou non plus.

Le résultat après soudure est le même que celui lors de mon test, j'en ai donc conclu que la soudure était OK.

par lex_terieur Dim 9 Oct 2016 - 16:49

Ba sa semble ok.

En même temps les niveaux de réglage sont pas non plus extrêmement différent ( on le voie dans ma vidéo).

Après sûrement que les jeux joue un rôle... FF c'est assez sombre alors que un Zelda c'est très lumineux et colorer.

Ou à tu eu ton écran ? Il est peux être différent des mien ?

par Ben-j Dim 9 Oct 2016 - 17:00

Alors je l'ai pris chez lee chan sur ebay. Le kit complet avec tournevis, boutons, speaker, nappe et coque m'a coûté à peu près la même chose que ce que tu annonces.

J'ai cherché un peu sur youtube pour voir ce que d'autres pensaient de cet écran, je suis tombé sur ce tuto où l'on voit bien que la luminosité est identique à ce que j'obtiens après contact du fil sur le transistor (à 10 mins 48 environ)

par lex_terieur Dim 9 Oct 2016 - 17:29

A c'est fous sa. Mon ecran semble au plus bas aussi lumineux que lui quand il fait contacte. Peux être la nappe. Sur une SP101 il y a pas trois niveaux d'ecrairega ? Car si sa se trouve de son coter il est niveau 1 et il passe à 2 avec le fil alors que de mon côté je serai plus à 2 et 3 quand je joue avec le switch !?!

C'est à confirmé car sa peux avoir une incidence ......

par Calvinkos95 Dim 9 Oct 2016 - 17:42

Ben-j a écrit:En effet la qualité est moindre.

En relativisant le confort de jeu est tout autre qu'avec l'écran de base et me permet de jouer dans la pénombre sans lumière trop vive donc ça me convient.

Merci pour cet éclairage en tout cas Calvinkos

Tu à mal interpréter mon message je pense Very Happy

Je parle pas de l'éclairage de l'écran mais de sa qualité.
Il y à surtout 2 type d'écrans concernant la fabrication chinoise.
Comme cité avant, il y à les mauvaise qualité et ceux qui font du bon boulot.

lex_terieur:
Le rendu sur photo est très différent que le rendu réel.
Mais malgré tout sa à l'air d'être bien semblable à la 101.

par Calvinkos95 Dim 9 Oct 2016 - 17:43

lex_terieur a écrit:A c'est fous sa. Mon ecran semble au plus bas aussi lumineux que lui quand il fait contacte. Peux être la nappe. Sur une SP101 il y a pas trois niveaux d'ecrairega ? Car si sa se trouve de son coter il est niveau 1 et il passe à 2 avec le fil alors que de mon côté je serai plus à 2 et 3 quand je joue avec le switch !?!

C'est à confirmé car sa peux avoir une incidence ......

2 niveaux d'éclairage seulement, sa doit être autre chose du coup

par lex_terieur Dim 9 Oct 2016 - 17:48

Oui 2 niveau je vient de trouver réponse à ma question en recherchent.

Donc oui sa doit être autre chose.

En même temps il y a pour tous les prix entre ceux à 40€ et ceux à 60€ sa peux faire la différence.

Mais pour le coup ceux que je prend son a 40 et j'en suis très content.

par Ben-j Dim 9 Oct 2016 - 17:51

Calvinkos95 a écrit:Tu à mal interpréter mon message je pense
Je parle pas de l'éclairage de l'écran mais de sa qualité.
Il y à surtout 2 type d'écrans concernant la fabrication chinoise.
Comme cité avant, il y à les mauvaise qualité et ceux qui font du bon boulot.

Niveau qualité d'image, l'écran ne m'a pas choqué, j'ai vérifié en mettant castlevania circle of the moon sur gba puis sur ma ds lite et ça m'avait l'air semblable.

par **theWave** Dim 9 Oct 2016 - 19:23

Du coup l'écran du lien de Lex_terieur semble meilleur ou pas ?

par Odmius Dim 9 Oct 2016 - 20:20

En tout cas, après quelques sessions de jeu, je trouve la qualité toujours aussi top, pas de pixelisation qui sortirait de l'ordinaire. Le seul point où je serais plus négatif serait sur la qualité du hp de remplacement qui crache. Mais je n'ai pas joué avec une gba fat depuis longtemps pour faire la comparaison et savoir si cest normal ou pas. Je dois encore tester au casque pour voir la différence.

par lex_terieur Dim 9 Oct 2016 - 20:32

Odmius a écrit:Le seul point où je serais plus négatif serait sur la qualité du hp de remplacement qui crache. Mais je n'ai pas joué avec une gba fat depuis longtemps pour faire la comparaison et savoir si cest normal ou pas. Je dois encore tester au casque pour voir la différence.

Avec le son à fond ou tous le temps ? Tu m'inquiète !

Je vient de tester entre une ou j'ai changer le HP et une d'origine.

Il y a sur les deux un fin crachin en fond c'est vrais et ceux peux importe le volume mais aussi bien sur l'une que l'autre.
Sa ressemble plus à quelque chose lié à l'encodage du son car entre deux partie sonore il s'arrête directement ( pas comme le crachotin d'un vinyl présent meme dans les blanc ).

Enfin c'est pas pour me défendre si il y a un souci je suis près à arranger l'affaire.

par Odmius Dim 9 Oct 2016 - 20:44

Holà ^^non t'inquiète pas, rien d'insurmontable pour mes oreilles mais c'est comme si on atteignait la capacité max des membranes et que ça crachait. De toute façon je dois tester le jeu au casque et il faudrait que je prenne le temps de comparer avec une autre console. Mais effectivement le crachottement est présent aussi bien à fort ou à faible volume. Mais comme je t'ai dis c'est peut être le son de la gba fat qui me choque après avoir passé énormément de temps sur ma ds ; )

par Calvinkos95 Dim 9 Oct 2016 - 22:14

theWave a écrit:Du coup l'écran du lien de Lex_terieur semble meilleur ou pas ?

Meilleur qu'un écran gba classique ou gba sp sans aucun soucis.
Après comme dit plus haut, vu les photos je dirait qu'ils sont de bonne qualité.
Sa à l'air de vraiment ressembler à un écran de ags 101.

Quand je pourrait je ferait une photo de comparaison, vrai écran ags 101 contre copie d'ags 101 de mauvaise qualité. (je n'en ai pas autour de moi en bonne qualité)

par lex_terieur Dim 9 Oct 2016 - 22:38

On en parlais deja quand je chercher à acheter des GBA :

https://www.gamopat-forum.com/t88482-rech-ach-gameboy-advance-trouver

Calvinkos95 tu avais poster une photo pour illustrer le coter grillager de certain ecran.

J'ai eu du bol car ceux que j'ai choisi en plus d'être les moins chère son de tres bonne qualité.

par Nico31 Lun 10 Oct 2016 - 20:09

Salut le lien que tu donnes aliexpress, ce sont des écrans officiels tirés de 101 ou des neufs ?

edit : j'ai rien dit j'avais pas lu la deuxième page

par lex_terieur Lun 10 Oct 2016 - 20:19

Je te repond quand même c'est des ecran neuf. Très proche des originaux pour ne pas dire identique mais je ne peux pas les prouver.

par Nico31 Lun 10 Oct 2016 - 20:21

Si la qualité est top ! Je vais me faire une seconde gba alors ! Merci !

par kogami Lun 10 Oct 2016 - 20:43

Je tiens à préciser 2 petites choses au sujet des écrans.

Nintendo à fait appel à deux fournisseurs différents pour la conception des écrans. LG et Sharp.

[TUTO] GBA backlight !!! - Page 2 712267Sanstitre2

[TUTO] GBA backlight !!! - Page 2 712267Sanstitre2

[TUTO] GBA backlight !!! - Page 2 2J3p4cT

Dans le milieu on nome les Écran AB (Ruban Noir) et Écran B (Ruban Blanc).
Je ne serais pas dire si c'est deux écrans ont un rendu meilleur/différent (n'ayant pas pue tester).

Mais les écrans que l'ont trouve sur les sites de vente (souvent les Écrans B) sont 100% original et non aucune différences avec ceux que l'ont trouve sur les GBA SP 101.

J'ai pue remarqué quelque petit problème d'incompatibilité avec des couleurs plus sombre et plus de rémanence.

C'est un conseil que je vous donne car j'ai pue tester les deux variantes avec un Écran B (Ruban Blanc) et une GBA 32/40pins mais si vous trouvez un Écran B (Ruban Blanc), il vivement conseillé d'utiliser une GBA 32pins et l'inversement si vous trouvez un Écran AB (Ruban Noir), je conseil d'utiliser une GBA 40pins.

De ce que j'ai pue voir, on a un meilleur rendu au niveau des couleurs avec une image plus pétantes.
Malgré tout les deux écran reste des écrans "bas de game" avec une image fantôme persistante dite « ghosting » qui laisse des traînées résiduelles derrière les objets en mouvement.

Sinon il y'a eu une nouvelle version du Câble adaptateur qui permet d'avoir 5 types de luminosité différente par la pression des touches L + SELECT (Uniquement compatible avec les GBA 32pins) mais ce câble coute aussi chère que l'écran.

[TUTO] GBA backlight !!! - Page 2 5NKqs62

[TUTO] GBA backlight !!! - Page 2 5NKqs62

http://www.ebay.com/itm/GameBoy-Advance-GBA-Backlight-Ribbon-Adaptor-with-5-level-Brightness-32-pin-/400952569121?ssPageName=ADME:X:RTQ:US:1123

https://www.youtube.com/watch?v=XLQnX6dHPw4

par **kainrijames** Mar 11 Oct 2016 - 3:15

je pense me lançer prochainement pour un mod pour le plaisir de la bidouille en tout cas je prends note de tes conseils Kogami.

par lex_terieur Mar 11 Oct 2016 - 18:42

kogami a écrit:Je tiens à préciser 2 petites choses au sujet des écrans.

Nintendo à fait appel à deux fournisseurs différents pour la conception des écrans. LG et Sharp.

Dans le milieu on nome les Écran AB (Ruban Noir) et Écran B (Ruban Blanc).
Je ne serais pas dire si c'est deux écrans ont un rendu meilleur/différent (n'ayant pas pue tester).

Mais les écrans que l'ont trouve sur les sites de vente (souvent les Écrans B) sont 100% original et non aucune différences avec ceux que l'ont trouve sur les GBA SP 101.

J'ai pue remarqué quelque petit problème d'incompatibilité avec des couleurs plus sombre et plus de rémanence.

C'est un conseil que je vous donne car j'ai pue tester les deux variantes avec un Écran B (Ruban Blanc) et une GBA 32/40pins mais si vous trouvez un Écran B (Ruban Blanc), il vivement conseillé d'utiliser une GBA 32pins et l'inversement si vous trouvez un Écran AB (Ruban Noir), je conseil d'utiliser une GBA 40pins.

De ce que j'ai pue voir, on a un meilleur rendu au niveau des couleurs avec une image plus pétantes.
Malgré tout les deux écran reste des écrans "bas de game" avec une image fantôme persistante dite « ghosting » qui laisse des traînées résiduelles derrière les objets en mouvement.

Sinon il y'a eu une nouvelle version du Câble adaptateur qui permet d'avoir 5 types de luminosité différente par la pression des touches L + SELECT (Uniquement compatible avec les GBA 32pins) mais ce câble coute aussi chère que l'écran.

http://www.ebay.com/itm/GameBoy-Advance-GBA-Backlight-Ribbon-Adaptor-with-5-level-Brightness-32-pin-/400952569121?ssPageName=ADME:X:RTQ:US:1123

https://www.youtube.com/watch?v=XLQnX6dHPw4

Perso j'utilise des ecrans B avec des GBA 40pin sans encombre.

La seul différence c'est qu'il faut utiliser la bonne nappe adaptatrice.

https://fr.aliexpress.com/item/For-GBA-Backlight-Mod-Ribbon-Adaptor-Brightness-Switch-40-pin-Highlight-backlight-For-A-B-Screen/32648426781.html?spm=2114.30011508.3.26.W6Wpxm&ws_ab_test=searchweb0_0,searchweb201602_1_116_10065_117_10068_114_115_10069_113_10017_10080_10082_10081_10060_10061_10062_10056_10055_10054_10059_10078_10079_10073_10072_10070_10052_10053_10050_10051,searchweb201603_4&btsid=ea9526f4-9667-4d9e-ae62-b4ee09a03dc5

Elle permet en fonction de son ecrans de choisir une nappe 40pin A ou 40pin B. Et du coup pas de probleme. Puisque il y a en vente que du B sa devient compatible aussitôt bien pour du 32pin et du 40pin. Apres c'est plus chère mais on a rien sans rien.

par kogami Mar 11 Oct 2016 - 18:45

Oui en effet ça fonctionne mais as-tu eu l’occasion de comparer les deux ?

Moi c'est ce que j'ai fais et j'ai pue voir une différence et ma préférence va pour une GBA 32 pins avec un Écran B.

Edit: Je viens de voir ton lien et je n'ai pas utilisé le même câble donc peux-être que cela joue aussi.

par lex_terieur Mar 11 Oct 2016 - 18:59

A ba en tous cas un ecran B avec soie une nappe en 32pin/ GBA 32pin et une nappe 40pin B/ GBA 40pin on exactement le meme rendu.

Le bon matériel pour la bonne GBA et c'est nikel.

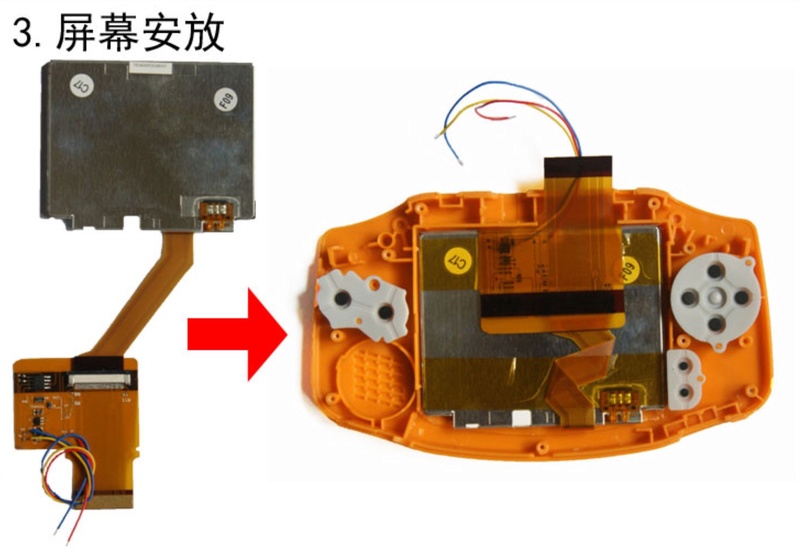

Sinon pour le mod avec la nappe a 5 level si on en parle autans documenter pour les copain.

Les poind ou faire les soudure

[TUTO] GBA backlight !!! - Page 2 Img_0813

[TUTO] GBA backlight !!! - Page 2 Img_0813

[TUTO] GBA backlight !!! - Page 2 Img_0815

[TUTO] GBA backlight !!! - Page 2 Img_0814

par lex_terieur Mar 11 Oct 2016 - 19:04

Et ce mod existe aussi en 40pin c'est pas exclusif à la 32pin

Nappe 40pinB:
http://www.ebay.com/itm/GameBoy-Advance-GBA-Backlight-Ribbon-Adaptor-with-5-level-Brightness-40-pin-B-/181797004647?hash=item2a53f22567:g:dg4AAOSwT6pVnnhA

Nappe 32pin:
http://www.ebay.com/itm/GameBoy-Advance-GBA-Backlight-Ribbon-Adaptor-with-5-level-Brightness-32-pin-/400952569121?hash=item5d5aa2ad21:g:05gAAOSwLVZVm4OB

et au passage j'ai mis le tuto a jour histoire de ne pas disperser les info. Wink

par **kainrijames** Ven 14 Oct 2016 - 16:51

j'avais zapper que j'avais un gba avec ecran hs choper en brocante,il manque un cache pile par contre mais ça sera l'occaz de la modifier.

sinon pour le remplacement des hp c'est possible d'en mettre un de ds lite?

par lex_terieur Ven 14 Oct 2016 - 19:27

Je sais pas. Il faut voir. Si la taille et bonne l'impedance et la puissance aussi alors pas de problème.
