Re: Topic sur la Super Famicom, le 1CHIP, etc.

par anakin79 Dim 4 Oct 2015 - 21:44

que le look me semble-t-il ?

par airdream Lun 5 Oct 2015 - 4:48

Shura93 a écrit:Une question ça change quoi concrètement Une Super Famicom Junior à une Super Famicom, seulement le look ou aussi niveau technique ?

Outre le fait qu'il n'y a plus de fontion EJECT, de temoin de tension, et le port pour le stellaview, elle a aussi vu sa sortie RGB et S-Video non cablee.
Une modif corrigeant ce fait est neanmoins possible, mais ca oblige a jouer du fer a souder.
Par contre une fois la modif faite, c'est la JR qui a semble t-il la plus belle image.
A verifier je sais pas si elle garde la sortie Stereo ou pas...

par anakin79 Lun 5 Oct 2015 - 10:01

Apparemment comme tu dis c'est elle qui a la plus belle image et ensuite la 1Chip ....

Faudrait voir un comparatif en vidéo, car en image fixe, entre la 1Chip et la JR, pas trop de diff tout de même

si quelqu'un a un lien ...

par airdream Lun 5 Oct 2015 - 10:19

d'apres Wiki, l'autre point commun entre la 1chip et la Mini (JR) c'est aussi le S-CPUN-A qui est commun aux deux versions d'ou peut etre aussi ce qui explique qu'il est difficile de distinguer la difference de qualite d'image entre ces deux versions qui date de 1995.

Chips & ICs:

par anakin79 Lun 5 Oct 2015 - 10:22

C'est quoi le e S-CPUN-A ? le processeur ?

par airdream Lun 5 Oct 2015 - 10:31

Oui c'est le CPU, il y a differentes variations du CPU.
Ici elle est integrer avec d'autres composants qui etaient separer sur les precedentes PCB de SNES. (le gros composant en haut a gauche)

Topic sur la Super Famicom, le 1CHIP, etc. - Page 2 1chip2

Topic sur la Super Famicom, le 1CHIP, etc. - Page 2 1chip2

Avec ce gain de place enorme, aucune raison que la SNES garde sa taille imposante, la Jr (mini) est nee!!

La Jr a gauche et la normale (1chip) a droite

Topic sur la Super Famicom, le 1CHIP, etc. - Page 2 File

Topic sur la Super Famicom, le 1CHIP, etc. - Page 2 File

par anakin79 Lun 5 Oct 2015 - 11:03

merci pour les infos !

Effectivement on comprends mieux pourquoi le PCB est plus petit sur la Jr ...

par kogami Mar 6 Oct 2015 - 9:49

Je viens de récupérer ma Super Famicom 1CHIP.

La 1er chose que j'ai fais c'est de démonter la console pour m'assurer qu'il s'agissait du bon modèle et sur la carte mère, j'ai ça d'inscrit (SNS-CPU-1CHIP-02).
La différence avec la 1CHIP-01, c'est l'absence de de puce SYNC donc il se peut que si on souhaite brancher la console sur un rétro projecteur, l'image peux sauter.

Topic sur la Super Famicom, le 1CHIP, etc. - Page 2 898365CHIP

Topic sur la Super Famicom, le 1CHIP, etc. - Page 2 898365CHIP

J'ai comparé l'image de ma console avec une autre SFC (1er série) et c'est vrais que sur la 1CHIP, l'image est bien meilleur. L'image est moins flou après niveau couleur, c'est sensiblement pareil.

J'ai utilisé un Câble RGB "Super Nintendo Pal".

Pour trouver la bonne version de console, j'avais fais une petite recherche des numéros de série et voilà ce que j'ai trouvé (si ça peux aider des personnes qui en cherche une).

Topic sur la Super Famicom, le 1CHIP, etc. - Page 2 647229Sanstitre2

Topic sur la Super Famicom, le 1CHIP, etc. - Page 2 647229Sanstitre2

Super Famicom:

S248 39733        SNS-CPU-1CHIP-01    SHVC-JPN-1 (sticker)

S248 99027       SNS-CPU-APU-01      SHVC-JPN-1 (sticker)

S249 XXXXX       SNS-CPU-1CHIP-01 SHVC-JPN-1 (sticker)
S249 13004        SNS-CPU-1CHIP-01    SHVC-JPN-1 (sticker)
S249 53088        SNS-CPU-1CHIP-01    SHVC-JPN-1 (sticker)

S250 90528        SNS-CPU-1CHIP-02    SHVC-JPN-1 (sticker) / No CSYNC
S251 10011        SNS-CPU-1CHIP-02    SHVC-JPN-1 (sticker) / No CSYNC
S251 91560        SNS-CPU-1CHIP-02    SHVC-JPN-1 (sticker) / No CSYNC
S251 96437        SNS-CPU-1CHIP-02    SHVC-JPN-1 (sticker) / No CSYNC
S252 00413        SNS-CPU-1CHIP-02    SHVC-JPN-1 (sticker) / No CSYNC

S252 20042        SNS-CPU-1CHIP-03    No CSYNC
S252 34986        SNS-CPU-1CHIP-03    No CSYNC
S252 38238        SNS-CPU-1CHIP-03    No CSYNC
S252 44725        SNS-CPU-1CHIP-03    No CSYNC

Si certain d'entre vous ayant aussi une console 1CHIP ça serait bien de compléter cette liste pour quelle soit plus exhaustive.[/color]

par anakin79 Mar 6 Oct 2015 - 12:53

Super ce listing !

le No Csync signifie qu'il n'y a pas la synchro ?

par kogami Mar 6 Oct 2015 - 14:13

Oui en gros ça veux dire ça. La puce qui géré ça en hardware à été retiré sur les versions 1CHIP-02 et 1CHIP-03 et c'est la partie software qui gère ça maintenant mais il se peux qu'il y'est certaines "incompatibilité" avec des appareils exotique comme certain rétro projecteur, en gros l'image fait un basculement de bas en haut en continue.

Perso j'ai testé ma console sur un écran PVM et un LCD Sony et pas de problème particulier.

par anakin79 Mar 6 Oct 2015 - 15:06

Merci pour l'info

par FFVIMan Ven 9 Oct 2015 - 13:25

Les SFC 1CHIP commence à partir du numéro de série S249XXXXX et au delà
Idem avec les numéros de série commencent par SMXXXXXXXX.

Il y a aussi des 1chip sur des modèle PAL, qui commence à partir de UP176XXXXX mais la n'es pas le sujet.

par kogami Ven 9 Oct 2015 - 14:15

Merci pour cette info, je ne savais pas à partir de combien commencé les 1er série (maintenant nous avons la réponse).

par anakin79 Mar 10 Nov 2015 - 13:14

kogami a écrit:Je viens de récupérer ma Super Famicom 1CHIP.

La 1er chose que j'ai fais c'est de démonter la console pour m'assurer qu'il s'agissait du bon modèle et sur la carte mère, j'ai ça d'inscrit (SNS-CPU-1CHIP-02).
La différence avec la 1CHIP-01, c'est l'absence de de puce SYNC donc il se peut que si on souhaite brancher la console sur un rétro projecteur, l'image peux sauter.

J'ai comparé l'image de ma console avec une autre SFC (1er série) et c'est vrais que sur la 1CHIP, l'image est bien meilleur. L'image est moins flou après niveau couleur, c'est sensiblement pareil.

J'ai utilisé un Câble RGB "Super Nintendo Pal".

Pour trouver la bonne version de console, j'avais fais une petite recherche des numéros de série et voilà ce que j'ai trouvé (si ça peux aider des personnes qui en cherche une).

Super Famicom:

S248 99027       SNS-CPU-APU-01      SHVC-JPN-1 (sticker)

S249 XXXXX       SNS-CPU-1CHIP-01 SHVC-JPN-1 (sticker)
S249 13004        SNS-CPU-1CHIP-01    SHVC-JPN-1 (sticker)
S249 53088        SNS-CPU-1CHIP-01    SHVC-JPN-1 (sticker)

S250 90528        SNS-CPU-1CHIP-02    SHVC-JPN-1 (sticker) / No CSYNC
S251 10011        SNS-CPU-1CHIP-02    SHVC-JPN-1 (sticker) / No CSYNC
S251 91560        SNS-CPU-1CHIP-02    SHVC-JPN-1 (sticker) / No CSYNC
S251 96437        SNS-CPU-1CHIP-02    SHVC-JPN-1 (sticker) / No CSYNC
S252 00413        SNS-CPU-1CHIP-02    SHVC-JPN-1 (sticker) / No CSYNC

S252 20042        SNS-CPU-1CHIP-03    No CSYNC
S252 34986        SNS-CPU-1CHIP-03    No CSYNC
S252 38238        SNS-CPU-1CHIP-03    No CSYNC
S252 44725        SNS-CPU-1CHIP-03    No CSYNC

Si certain d'entre vous ayant aussi une console 1CHIP ça serait bien de compléter cette liste pour quelle soit plus exhaustive.

Quelqu'un à déjà fait de même pour les Snes PAL ?

Tous les N° à partir de UP176XXXXX sont des 1Chip ?

merci à vous

par **Chô Aniki** Mar 10 Nov 2015 - 13:40

FF6man vient de le dire au dessus.

par CPC6128 Mer 11 Nov 2015 - 22:48

anakin79 a écrit:Apparemment comme tu dis c'est elle qui a la plus belle image et ensuite la 1Chip ....

Faudrait voir un comparatif en vidéo, car en image fixe, entre la 1Chip et la JR, pas trop de diff tout de même

La 1 CHIP version 03 équipe aussi la JR donc elles ont exactement la même image.

kogami a écrit:Oui en gros ça veux dire ça. La puce qui géré ça en hardware à été retiré sur les versions 1CHIP-02 et 1CHIP-03 et c'est la partie software qui gère ça maintenant

La version 1 CHIP 02 est équipée de la CSYNC seule la 03 ne la possède pas mais il y a une soudure à faire pour la récupérer sur la carte mère.

par Hornet Jeu 12 Nov 2015 - 8:28

Ma SFC a un numéro de série commençant par S248XXXXX est pourtant bien une 1CHIP. FFVI pourra le confirmer.

par Invité Jeu 12 Nov 2015 - 20:17

Bonjour,

pense à te présenter dans la section dédiée du forum stp, ça nous permettra de te souhaiter la bienvenue dans la communauté. Wink

https://www.gamopat-forum.com/f15-l-accueil-des-nouveaux-patients

par CPC6128 Jeu 12 Nov 2015 - 20:53

Hornet a écrit:Ma SFC a un numéro de série commençant par S248XXXXX est pourtant bien une 1CHIP. FFVI pourra le confirmer.

Alors ton numéro de série doit être supérieur à S24899027 , il serait intéressant de le rajouter (en entier) au tableau.

par Hornet Ven 13 Nov 2015 - 8:37

Mon numéro de série : S24839733 (1CHIP)

par kogami Ven 13 Nov 2015 - 14:25

C'est curieux car une apu se cale au milieu du-coup

par Nodoka75 Ven 13 Nov 2015 - 16:09

Pas tant que ça si on considère que des changements de coque ont pu être faits. On parle de machines commercialisées il y a plus de 20ans, quand même! study

par kogami Ven 13 Nov 2015 - 16:12

Oui peux être que le gars avait une console jaunie et a fait un échange de coque

par Hornet Ven 13 Nov 2015 - 17:05

La console est dans un état "quasi" neuf dans sa boite, le manuel et la console correspondent. Il y aurait fallu que l'ancien propriétaire démonte une 1CHIP pour l'insérer dans cette console qui ne présente aucune trace d'usure ? J'y crois pas de trop

Topic sur la Super Famicom, le 1CHIP, etc. - Page 2 811394IMG7385

Topic sur la Super Famicom, le 1CHIP, etc. - Page 2 811394IMG7385

Topic sur la Super Famicom, le 1CHIP, etc. - Page 2 462420IMG7387

par Invité Ven 13 Nov 2015 - 17:11

Bonjour Hornet (bis),

pense à te présenter dans la section dédiée du forum stp, ça nous permettra de te souhaiter la bienvenue dans la communauté. Wink

https://www.gamopat-forum.com/f15-l-accueil-des-nouveaux-patients

Merci.

par CPC6128 Ven 13 Nov 2015 - 21:17

Hornet a écrit:La console est dans un état "quasi" neuf dans sa boite, le manuel et la console correspondent. Il y aurait fallu que l'ancien propriétaire démonte une 1CHIP pour l'insérer dans cette console qui ne présente aucune trace d'usure ? J'y crois pas de trop

Question bête, mais l'as tu ouverte pour vérifier que c'est bien une 1CHIP-01 et pas une APU-01?

C'est vraiment curieux, une mes SFC à un numéro de série plus élevé et c'est une APU-01 Shocked

Tous les modèles que j'ai vu sur les forum commençant par S248 était aussi des APU-01

S10266383 SHVC-CPU-01
S10628850 SHVC-CPU-01
S11310357 SHVC-CPU-01
S1207**** SHVC-CPU-01
S13989178 SHVC-CPU-01
S20505023 SNS-CPU-RGB-02
S22385812 SNS-CPU-GPM-02
S23188620 SNS-CPU-RGB-01
S23897463 SNS-CPU-RGB-01
S24493792
S2450**** SNS-CPU-APU-01 SHVC-JPN-1
S24857259 SNS-CPU-APU-01 SHVC-JPN-1
S24899027 SNS-CPU-APU-01 SHVC-JPN-1

par Hornet Sam 14 Nov 2015 - 9:51

Non, je ne l'ai pas ouverte personnellement, mais elle a été switchée par FFVIman qui m'a affirmé que c'était une 1CHIP. J'étais moi même étonné et pensais aussi posséder une APU de part son numéro de série (et lui aussi).

par FFVIMan Sam 5 Déc 2015 - 1:48

Je confirme que c'était une 1CHIP : également surpris. Cette SNES n'avais jamais été démonté; voir "neuve" pour son age, je veux dire que pas un pet' de poussière et surtout aucun début de vieillissement sur la plaque en tole; ça surprend quand on sais que j'ai ouvert plus de 1000 SNES/SFC.

810 [FF783] - Arnaud J. - 31/10/2015 - S24839733 - 602-34AD

Dans ma base de donné j'ai des cartes mère identifier 603-XX00 qui sont des APU; il a du avoir une cohabitations des cartes mère sur les chaines de production de l'époque.

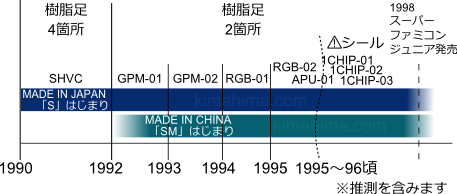

J'avais trouvé cette photo lors de mes longue nuit sur Google image qui confirme selon moi la cohabitation :

Topic sur la Super Famicom, le 1CHIP, etc. - Page 2 Sfc-historique

Topic sur la Super Famicom, le 1CHIP, etc. - Page 2 Sfc-historique

par CPC6128 Lun 7 Déc 2015 - 22:21

Très intéressant cette photo Wink

par Hornet Mar 8 Déc 2015 - 11:03

Finalement, je crois que je vais essayer de racheter une autre SFC et garder soigneusement cette machine Mr. Green

par emilealpi Mar 15 Déc 2015 - 15:55

FFVIMan a écrit:Les SFC 1CHIP commence à partir du numéro de série S249XXXXX et au delà
Idem avec les numéros de série commencent par SMXXXXXXXX.

Il y a aussi des 1chip sur des modèle PAL, qui commence à partir de UP176XXXXX mais la n'es pas le sujet.

Tu es sur de toi pour les modèles SMXXXXXXXX? Ces SFC sont systématiquement 1chip ?? Vu le nombre de machines qu'on trouve avec ce commencement de N° de série c'est assez surprenant !
