[WIP-Terminé] Mini borne d'arcade MameCab avec un meuble Kid Paddle

[akinos]

Hello

Courant mai, j'ai trouvé en brocante un meuble Kid Paddle qui sert en principe à positionner une TV/magnétoscope .... forcément on phantasme vite  avec cette forme de borne d'arcade

Les photos enchainées sur youtube et une petite vidéo à la fin : https://youtu.be/huQoURh9eb4

Voici la borne (bartop on va dire) terminée :



Et voici le meuble au départ :



Et comme j'avais un PC qui trainait en puzzle



Je me suis lancé dans la construction d'une mini mamecab



C'est la première borne sur laquelle je bricole autant, il faudra me pardonner si tout n'est pas 100% parfait ^^ A part les boutons, sticks et interfaces, il s'agit de matériel de récupération (donc un peu usé ou avec quelques coups, c'est le cas du meuble kid paddle).

J'ai percé les boutons ! Bien mal m'en a pris, j'ai sué de grosses gouttes "si je me trompe, c'est mort"



Il y a aussi 1 bouton de chaque coté sur les panneaux latéraux qui seront dédiés aux crédit 1 et 2 (ou start / select pour les consoles)



Ha oui les outils à titre indicatif : c'est toujours intéressant de voir avec quoi on peut percer. Un gros forêt mais pas assez gros pour que les trous s'ajustent à la taille des boutons. Donc J'ai utilisé une grosse lime pour agrandir chaque trou.



Alors j'ai commencé à m'occuper du PC : ile se retrouvera entièrement vissé sur une plaque amovible en bois. Il y a des tasseaux que j'ai ajouté sur chaque panneau latéral coté intérieur pour tenir la planche.

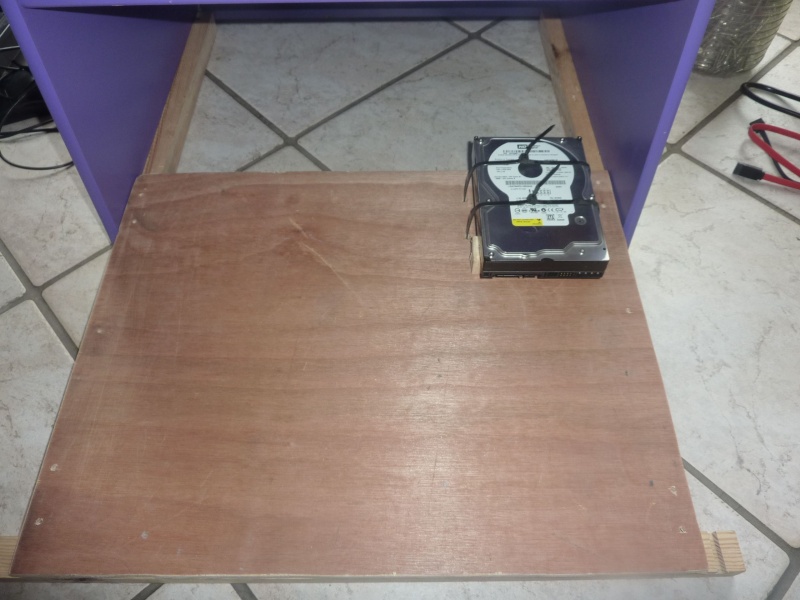

On commence pas le disque dur.



On poursuit avec le bloc d'alimentation + triplette : j'ai fait simple, je perce des trous, je passe des colsons et je serre



Pour la carte mére, j'ai récupéré une dizaine de cheville (qu'on enfonce dans les placo), je les ai découpé à la même hauteur. Une vis + demi-cheville dans chaque trou : hop la carte mère est bien stable et le dessous ne touche pas le bois.

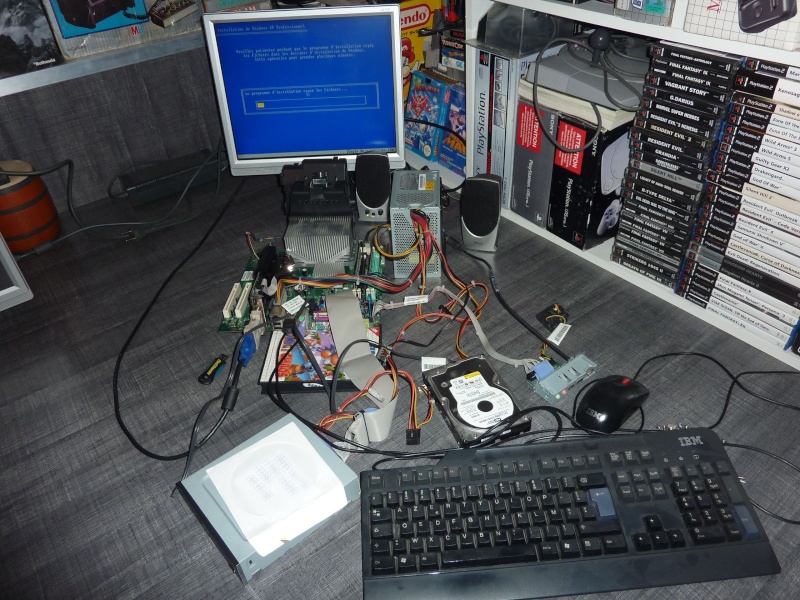

Branchement de l'ensemble. Test. Ça fonctionne



Allez au tour de l'écran : j'ai retiré le pied et j'ai vissé deux petites planches à l'arrière dans les pas de vis qui servent en principe à accrocher un écran sur un mur.



J'ai ensuite disposé l'écran à l'intérieur de la borne en essayant de régler l'angle de vision au mieux.



Enfin, j'ai vissé de grosses vis au travers des panneaux latéraux (Avantage = ça tient parfaitement, inconvénient = On voit les vis dans les panneaux latéraux)



Une partie intéressante et qui donne vie à cette future borne : les boutons / joystick !



Tout est vissé par le dessous. Il y avait déjà un bout du panneau inférieur qui était arraché, je vais m'en servir pour relier l'interface bouton au PC



J'ai mis l'interface, tous les câbles : oui, c'est peu confus, je pensais laisser la borne ouverte à cette endroit mais au final je vais mettre un petit panneau en bois pour tout cacher.



J'ai également ajouter un bouton supplémentaire sur le coté gauche afin de gérer la touche "Echap / Esc" pour sortir des jeux et naviguer dans le frontend. (les deux monstres m'ont l'air bien surpris de se retrouver avec de nouveaux boutons sur eux lol )




Je me suis aussi attaqué à la plaque en verre qui recouvre l'écran, j'ai reporté mon choix sur une plaque en plexiglass (souple, léger, transparent, possibilité de la découper moi même) que j'ai découpé à la bonne taille avec une lame de scie à métaux.



Il faut savoir que les plaques de plexis sont recouvertes d'un film plastique à retirer : Au cutter, j'ai découpé et retiré les bandes sur les 4 extrémités en laissant un rectangle au centre. J'avais un fond de peinture noire, donc j'ai peint les contours de la plaque. Une fois sec, on retire le film plastique central, et le résultat est satisfaisant.



J'ai vissé à trois endroits la plaque de plexi avec de petits embouts noir discrets pour bien la faire tenir.



Voilà ce que cela donne au final. J'ai ajouté un panneau noir en bas (Je pense que ça manque de stickers sur celui-ci mais ça sera dans les améliorations pour plus tard ^^).



Le coté latéral (des petits sticks de couleur mauve à mettre sur les vis pour plus tard aussi ^^)



Un panneau également à l’arrière, juste pour fermer le compartiment de l'écran. Le speaker audio de la carte mère est dans l'état suffisant pour le son (Pour plus tard encore : des petites enceintes dans le sommet de la borne ^^).



La borne vient d'être déposée dans la chambre de mon fils (sous contrôle parental bien entendu ^^) : Pas mal de parties déjà bien enchainées



Et vous aurez reconnu le frontend HYPERSPIN



Alors pour la configuration du frontend, j'ai utilisé mon vieux hyperspin et je l'ai adapté avec des packs trouvés à droite et à gauche (notamment le heavybox pack de Heavyarms, super boulot   ).

Pour les boutons, j'ai mappé les commandes des joystick sur le clavier avec l'utilitaire joytokey. Dans le but de me simplifier la vie et surtout parce que certains émulateurs ne peuvent pas utiliser les commandes joystick.

L'émulateur qui m'a demandé le plus de mal est nullDc pour la dreamcast : j'avais un écran noir à partir du lancement d'hyperspin. Résolu en mettant à jour hyperlaunch.

J'ai abandonné l'émulateur Daphnee pour dragon's lair : il fonctionnait mais c'était vraiment difficile de le stabiliser, et puis au final, le jeu est injouable donc je l'ai mis de coté ^^

Pour l'instant voici les captures des émulateurs que je garde et qui fonctionne parfaitement :)

Mame - Mes jeux préférés


Les jeux Cave


Systems CPS 1 + 2 + 3


Mame - autres jeux


Mame - Shoot'emup


Un bien connu ^^


Idem ^^


Aussi ^^


Le full set Neogeo


La totale vectrex


Et ma première console :)


Ainsi que le commodore Amiga (j'aurais pu mettre Atari st, je les ai eu tous les deux ^^)




A suivre, peut-être avec une vidéo test

[copel]

En effet ça peut être pas mal !

[Invité]

Cool, n'oublie pas de nous faire voir les étapes.

[oOSphaXOo]

oui oui on veut des photos des différentes étapes

[akinos]

C'est la première borne sur laquelle je bricole autant, il faudra me pardonner si tout n'est pas 100% parfait ^^ A part les boutons, sticks et interfaces, il s'agit de matériel de récupération (donc un peu usé ou avec quelques coups, c'est le cas du meuble kid paddle).

J'ai percé les boutons ! Bien mal m'en a pris, j'ai sué de grosses gouttes "si je me trompe, c'est mort"



Il y a aussi 1 bouton de chaque coté sur les panneaux latéraux qui seront dédiés aux crédit 1 et 2 (ou start / select pour les consoles)



Ha oui les outils à titre indicatif : c'est toujours intéressant de voir avec quoi on peut percer. Un gros forêt mais pas assez gros pour que les trous s'ajustent à la taille des boutons. Donc J'ai utilisé une grosse lime pour agrandir chaque trou.



A suivre ...

[akinos]

Alors j'ai commencé à m'occuper du PC : ile se retrouvera entièrement vissé sur une plaque amovible en bois. Il y a des tasseaux que j'ai ajouté sur chaque panneau latéral coté intérieur pour tenir la planche.

On commence pas le disque dur.



On poursuit avec le bloc d'alimentation + triplette : j'ai fait simple, je perce des trous, je passe des colsons et je serre



Pour la carte mére, j'ai récupéré une dizaine de cheville (qu'on enfonce dans les placo), je les ai découpé à la même hauteur. Une visse + demi-cheville dans chaque trou : hop la carte mère est bien stable et le dessous ne touche pas le bois.



Branchement de l'ensemble. Test. Ça fonctionne



A suivre ...

[l3x0rcist3]

P'tin, sympa le meuble et tes modifs jusque ici ! Maintenant j'en veut un

[Amy]

Vraiment bien. Sa donne envie de s'y mettre..

[akinos]

Pour le meuble on en trouve sur leboncoin mais il vaut mieux habiter à coté car c'est trop lourd et trop gros pour un envoi colissimo    Pour ma part, j'ai eu de la chance, j'ai payé 6 euro dans ma ville

http://www.leboncoin.fr/ameublement/570273007.htm?ca=17_s

http://www.leboncoin.fr/image_son/590964177.htm?ca=17_s

[l3x0rcist3]

Ouai, mais en effet trop loi, et introuvable autre part sur le net, dommage

En tout cas la forme du meuble me semble maintenant logique étant donné que la bande dessinée Kid Paddle tourne autour d'un gamin qui passe sa vie à la salle d'arcade.

Tu pouvais pas lui trouver une meilleure utilisation à ce meuble

[Invité]

Chouette !

Je ne vois pas bien, mais je crois que le disque dur n'est pas plaqué directement sur le bois, mais surélevé à deux endroits pour que l'air puisse circuler en dessous ? Si oui c'est bien, pour la température (ça ou une découpe en dessous pour laisser passer l'air).

[Dr Arcade]

Le meuble est vraiment terrible, lorsque je suis tombé sur la bd j'ai trouvé le dessin des bornes bien sympa, je ne savais pas qu'il existait ce type de meuble.

Vivement la suite

[DDragnotti]

c'est un beau projet ,vivement la suite!

[akinos]

Yep, onels4, le disque dur est surélevé pour raison de T°. La découpe en dessous, je n'y avais pas pensé ! Bonne idée

Ha kid paddle dans la BD = les monstres, les bornes et les "game over" systématiques

Allez au tour de l'écran : j'ai retiré le pied et j'ai vissé deux petites planches à l'arrière dans les pas de vis qui servent en principe à accrocher un écran sur un mur.



J'ai ensuite disposé l'écran à l'intérieur de la borne en essayant de régler l'angle de vision au mieux.



Enfin, j'ai vissé de grosses vis au travers des panneaux latéraux (Avantage = ça tient parfaitement, inconvénient = On voit les vis dans les panneaux latéraux)



A suivre

[Invité]

Yep, onels4, le disque dur est surélevé pour raison de T°. La découpe en dessous, je n'y avais pas pensé ! Bonne idée

OK, super ! Ca évite sans doute un ventilo (et le bruit qui va avec).

[Invité]

Cool !

Dommage qu'il n'y ait pas de jeu Kid Paddle pour faire une borne dédiée, enfin pas à ma connaissance.

[rivbise]

Super idée et beau boulot!!  hâte d'en voir plus

[akinos]

J'ai déjà vu le jeu kid paddle sur Ds mais pas plus ^^

Une partie intéressante et qui donne vie à cette future borne : les boutons / joystick !



Tout est vissé par le dessous. Il y avait déjà un bout du panneau inférieur qui était arraché, je vais m'en servir pour relier l'interface bouton au PC



J'ai mis l'interface, tous les câbles : oui, c'est peu confus, je pensais laisser la borne ouverte à cette endroit mais au final je vais mettre un petit panneau en bois pour tout cacher.



J'ai également ajouter un bouton supplémentaire sur le coté gauche afin de gérer la touche "Echap / Esc" pour sortir des jeux et naviguer dans le frontend. (les deux monstres m'ont l'air bien surpris de se retrouver avec de nouveaux boutons sur eux lol )



A suivre

[Invité]

Ca ne dénature pas le dessin, en plus ! ^^

[Invité]

Tu vas à vitesse grand V !

à l'heure actuelle tu dois être en train d'y jouer

[milo54]

c'est cool que ce tu fais ....la borne d'arcade n'est pas mal!!du bon travail

[badid]

J'en reste bouche bée. Sérieusement, bravo, tu peux être fier de ton mamecab, il est super sympa!

[akinos]

Merci    Effectivement, depuis que les sticks/bouttons sont raccordés, il est possible de tester ^^

Je me suis aussi attaqué à la plaque en verre qui recouvre l'écran, j'ai reporté mon choix sur une plaque en plexiglass (souple, léger, transparent, possibilité de la découper moi même) que j'ai découpé à la bonne taille avec une lame de scie à métaux.



Il faut savoir que les plaques de plexis sont recouvertes d'un film plastique à retirer : Au cutter, j'ai découpé et retiré les bandes sur les 4 extrémités en laissant un rectangle au centre. J'avais un fond de peinture noire, donc j'ai peint les contours de la plaque. Une fois sec, on retire le film plastique central, et le résultat est satisfaisant.



J'ai vissé à trois endroits la plaque de plexi avec de petits embouts noir discrets pour bien la faire tenir.



A suivre

[Invité]

Ha ouais, ça c'est top pour la finition.

[Invité]

C'est très bien fait, par contre j'ai peur que le plexi se raye à l'usage et que le vision ne soit pas très bonne.

[akinos]

Oui la plaque de plexi peut-être griffée mais en principe, on ne devrait pas mettre le doigt dessus ^^ Après cela se remplace facilement. Pour le moment, à l'état neuf, la partie écran donne un bon rendu.

Voilà ce que cela donne au final. J'ai ajouté un panneau noir en bas (Je pense que ça manque de stickers sur celui-ci mais ça sera dans les améliorations pour plus tard ^^).



Le coté latéral (des petits sticks de couleur mauve à mettre sur les vis pour plus tard aussi ^^)



Un panneau également à l’arrière, juste pour fermer le compartiment de l'écran. Le speaker audio de la carte mère est dans l'état suffisant pour le son (Pour plus tard encore : des petites enceintes dans le sommet de la borne ^^).



La borne vient d'être déposée dans la chambre de mon fils (sous contrôle parental bien entendu ^^) : Pas mal de parties déjà bien enchainées



Et vous aurez reconnu le frontend HYPERSPIN
Prévu au programme (prêt à 90% et en sélectionnant / sans mettre tout ce qui existe ^^) : Arcade sous Mame, neo geo, vectrex, super nintendo, megadrive, atari 2600, Dragons'lair/space ace sous Daphnee, ainsi que quelques shoothem'up sous dreamcast (ikaruga, etc).






A suivre, peut-être avec une vidéo test

[samenerve35]

Très beau travail,

J'adore le meuble kidpaddle

[Dr Slump]

Très très sympa !!

Tu as mis quoi comme config PC ?

[akinos]

Merci Ça m'a quand même pris pas mal de temps mais pas beaucoup d'argent au final (beaucoup de récupération, le plus chére = le kit joystick/bouton/interface car cela ne se récupère pas vraiment à droite et à gauche) ^^

Pentium D 2 coeurs inside 2,8 Ghz
1,5 GO de ram
160 Go de disque dur
carte vidéo dédiée (mais basique)
Ecran Plat ACER 20 pouce

Cette configuration (6 ans d'ancienneté) permet de tout faire fonctionner sans soucis (jusqu'au jeu 3d comme tekken, tekken tag mais pas time crisis par exemple).
