Comment faire fonctionner un supergun et un slot mvs.
Bonjour,
J'ai fais l’acquisition d'un slot MVS et j'ai fait mon propre supergun en suivant le tutoriel du site neo arcadia.
Quand je branche mon alimentation ATX sur le supergun et le supergun sur le slot MVS, j'enclenche l'interrupteur de l'alimentation et là il ne se passe rien.
Le slot ne démarre pas et l'alimentation ne tourne pas. Faut il forcer la mise en route de l'alimentation?
Je précise que j'ai vérifié le schéma de mon montage et que je n'ai pas fais d’erreur.
Sur mon supergun les masses ne sont pas toutes relier entre elle, et le + 5 V non plus est ce important? (je suis partie de l'alimentation PC et avec la molex de l'alimentation j'ai câblé tous les connecteurs de la prise mvs en + 5 v indépendamment.
J'ai fais l’acquisition d'un slot MVS et j'ai fait mon propre supergun en suivant le tutoriel du site neo arcadia.
Quand je branche mon alimentation ATX sur le supergun et le supergun sur le slot MVS, j'enclenche l'interrupteur de l'alimentation et là il ne se passe rien.
Le slot ne démarre pas et l'alimentation ne tourne pas. Faut il forcer la mise en route de l'alimentation?
Je précise que j'ai vérifié le schéma de mon montage et que je n'ai pas fais d’erreur.
Sur mon supergun les masses ne sont pas toutes relier entre elle, et le + 5 V non plus est ce important? (je suis partie de l'alimentation PC et avec la molex de l'alimentation j'ai câblé tous les connecteurs de la prise mvs en + 5 v indépendamment.
zespite4- Patient contaminé
- Nombre de messages : 808
Age : 42
Localisation : ARCUEIL
Date d'inscription : 26/12/2012
Re: Comment faire fonctionner un supergun et un slot mvs.
Par défaut une alimentation ATX ne démarre pas dès qu'on la branche ( même si il y a un inter). pour la faire démarrer il faut relier la pin PSU_ON (fil vert) de l'alim à la masse.
A la rigueur si tu veux faire un bouton ON/OFF tu place un inter entre le PSU_ON et une masse. Autrement à la multiprise avec interrupteur.
Concernant le + 5V et le GND tu n'es pas obligé de toutes les prendre ensembles. Par contre j'avais lus sur plusieurs forum (quand j'ai fabriqué mon supergun) qu'il fallait câbler toutes les masses des joysticks ensembles sinon sa marchait pas correctement.
A la rigueur si tu veux faire un bouton ON/OFF tu place un inter entre le PSU_ON et une masse. Autrement à la multiprise avec interrupteur.
Concernant le + 5V et le GND tu n'es pas obligé de toutes les prendre ensembles. Par contre j'avais lus sur plusieurs forum (quand j'ai fabriqué mon supergun) qu'il fallait câbler toutes les masses des joysticks ensembles sinon sa marchait pas correctement.
oOSphaXOo- Patient incurable
- Nombre de messages : 1797
Age : 45
Localisation : Lyon
Date d'inscription : 04/01/2013
Re: Comment faire fonctionner un supergun et un slot mvs.
Merci pour ta réponse, ça servira à d'autre personne qui peuvent avoir le problème.
Je vais relier les deux et me servir de l’interrupteur de l'alimentation uniquement. Par contre je prends que la masse que tu as indiqué sur ton schéma aucune des autres.
Par contre si on veut mettre un bouton reset avec contact fugitif, il faudrait faire quoi?
Je vais relier les deux et me servir de l’interrupteur de l'alimentation uniquement. Par contre je prends que la masse que tu as indiqué sur ton schéma aucune des autres.
Par contre si on veut mettre un bouton reset avec contact fugitif, il faudrait faire quoi?
zespite4- Patient contaminé
- Nombre de messages : 808
Age : 42
Localisation : ARCUEIL
Date d'inscription : 26/12/2012
Re: Comment faire fonctionner un supergun et un slot mvs.
Je n'ai indique de masse en particulier, je pense que tu confond avec le detrompeur de la prise.
Sinon pour ta question, une masse est une masse, tu peux donc prendre n'importe laquelle (généralement je relie pin 16 et 17)
Sinon pour le reset je le mettrais en série sur la liaison
psu_on ---- Switch on/off --- bouton poussoir ---- Gnd
Sinon pour ta question, une masse est une masse, tu peux donc prendre n'importe laquelle (généralement je relie pin 16 et 17)
Sinon pour le reset je le mettrais en série sur la liaison
psu_on ---- Switch on/off --- bouton poussoir ---- Gnd
oOSphaXOo- Patient incurable
- Nombre de messages : 1797
Age : 45
Localisation : Lyon
Date d'inscription : 04/01/2013
Re: Comment faire fonctionner un supergun et un slot mvs.
Il faudrait que tu nous dises quel slot tu possède ?
As tu le schéma de branchement que tu as fais sur le peigne Jamma pour qu'on vérifie si tu ne t'es pas trompé.
As tu le schéma de branchement que tu as fais sur le peigne Jamma pour qu'on vérifie si tu ne t'es pas trompé.
ryo sakazaki- Infirmier
- Nombre de messages : 3162
Age : 49
Localisation : Essonne
Date d'inscription : 30/12/2010
Re: Comment faire fonctionner un supergun et un slot mvs.
Fait gaffe aussi à ne pas brancher le peigne jamma a l'envers... Les PCB n'aiment pas ça ! Une fois que tu es sur que tous les branchements sont correctement réalisés, il faudra aussi que tu puisses mesurer l'intensité du +5V si ça ne marche toujours pas.
Re: Comment faire fonctionner un supergun et un slot mvs.
Merci à tous.
Le problème c'était de lancer l'alimentation.

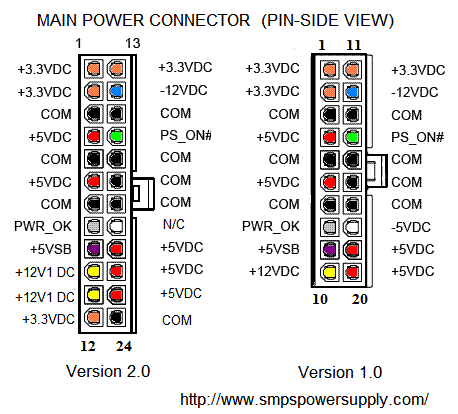

J'ai cru que le crochet du schéma position 18 et 19 signifiait de prendre ceux-là (schéma de gauche), je vais mettre sur une masse au pif. Ce qui est chiant, c'est que je vais devoir couper les deux fils de l'alimentation ou bien je vais mettre un fil entre le pson et la masse.
C'est quoi le mieux?
Merci aux autres, je n'ai pas brancher à l'envers le peigne jamma sur le slot.
Et le slot je n'ai plus en tête le model...
Pour le reset, est ce que c'est indispensable? ça abîme le slot d'éteindre et de rallumer à l'arrache?
Le problème c'était de lancer l'alimentation.
J'ai cru que le crochet du schéma position 18 et 19 signifiait de prendre ceux-là (schéma de gauche), je vais mettre sur une masse au pif. Ce qui est chiant, c'est que je vais devoir couper les deux fils de l'alimentation ou bien je vais mettre un fil entre le pson et la masse.
C'est quoi le mieux?
Merci aux autres, je n'ai pas brancher à l'envers le peigne jamma sur le slot.
Et le slot je n'ai plus en tête le model...
Pour le reset, est ce que c'est indispensable? ça abîme le slot d'éteindre et de rallumer à l'arrache?
zespite4- Patient contaminé
- Nombre de messages : 808
Age : 42
Localisation : ARCUEIL
Date d'inscription : 26/12/2012
Re: Comment faire fonctionner un supergun et un slot mvs.
Le schéma est bon j'ai vérifié fil par fil, désolé je n'ai pas assez de message pour mettre des photos.
J'essaierais demain la mise en route du slot, il faut que je récupère une deuxième alimentation rien que pour le slot.
J'essaierais demain la mise en route du slot, il faut que je récupère une deuxième alimentation rien que pour le slot.
zespite4- Patient contaminé
- Nombre de messages : 808
Age : 42
Localisation : ARCUEIL
Date d'inscription : 26/12/2012
Re: Comment faire fonctionner un supergun et un slot mvs.
C'est pas très bon de couper et rallumer aussitôt une alimentation, il vaut mieux attendre quelque seconde avant de la rallumer.
Je comprends pas pourquoi tu dis qu'il faut que tu récupères une deuxième alim ?
Je comprends pas pourquoi tu dis qu'il faut que tu récupères une deuxième alim ?
ryo sakazaki- Infirmier
- Nombre de messages : 3162
Age : 49
Localisation : Essonne
Date d'inscription : 30/12/2010
Re: Comment faire fonctionner un supergun et un slot mvs.
Eh eh eh j'ai fais une mauvaise manip et j'ai cramé mon alim lol.....
Il existe un moyen de faire un adaptateur db15/usb femelle pour brancher un stick arcade usb sur la console MVS?
J'ai beau chercher je n'ai trouvé que des tutos ou il faut sectionner le cable usb de la manette et mettre un db15 femelle dessus. J'aimerais ne pas abimer le stick quoi!
Il existe un moyen de faire un adaptateur db15/usb femelle pour brancher un stick arcade usb sur la console MVS?
J'ai beau chercher je n'ai trouvé que des tutos ou il faut sectionner le cable usb de la manette et mettre un db15 femelle dessus. J'aimerais ne pas abimer le stick quoi!
