Arcade Mega Panel 2 joueurs.

[Invité]

Et bien voilà après quelques mois de pérégrination, je décide de me lancer, dans la conception d'un nouvel objet, un double panel Arcade pour deux joueurs, pouvant être sur commande réalisé en petite série. Je me suis dit qu'entre patients de l'hôpital vous pourriez être intéressés par mon projet.

Il m'a fallu pas mal de temps pour trouver comment faire le boitier et ensuite pouvoir le répliquer. J'ai opté pour un moule en silicone RTV, dans lequel le boitier est réalisé en résine PU de coulée. Ce qui permet d'avoir un produit léger et ayant également une bonne résistance mécanique. A l'intérieur un Supergun, une alim Arcade, un paquet de fils, des bouttons et bien sûr deux sticks.

J'ai opté pour une bonne taille pour avoir un bon confort en posant ses mains dessus, et pour ne pas que le joueur 1 soit incrusté sur le joueur 2 pendant une partie.

Place aux photos historiques.

Tout d'abord le moule en Silicone dans son coffrage prêt à recevoir la résine. Je vous passe mes premiers essais ou le silicone avait mal catalysé, et j'en ai eu partout, racler , récupérer le Master, et le silicone recommencer....Surtout que cette saloperie si elle n'est pas catalysée, colle sans coller, a une viscosité à toute épreuve, et ne sèche pas.......Vive le garage de mon père !



Et avec les rayons du soleil, on pourrait presque croire à de l'art moderne !




La première tentative de coulée à quelque peut foiré...J'ai remué trop longtemps, polymérisation en pleine coulée....Amusant....
Heuresement la deuxième s'est très bien passé. Bref remuer 15s les deux produits ensembles et verser tout d'un trait Maïté !

Ce qui m'a permis de sortir çà, en position avec le panel percé et un essai de la plaque de polycarbonate au dessus. Un bref moment de joie m'a envahi !






Pour la première fois de ma vie j'ai percé des trous dans un panneau, et la dernière fois que j'ai fait un moulage c'était avec du plâtre et MAKO dans un kit des maîtres de l'univers, les moules étaient rouges et souples....

Puis on ferme le dessous de la boîte ! on mastique et on ponce !



Il est ensuite temps de passer une bonne couche d'apprêt sur le boitier,



Puis sur le panel :



Entre callé dans tout çà, j'ai fait le graph pour le panel, imprimé sur du pvc adhésif.





Ensuite premières peintures !

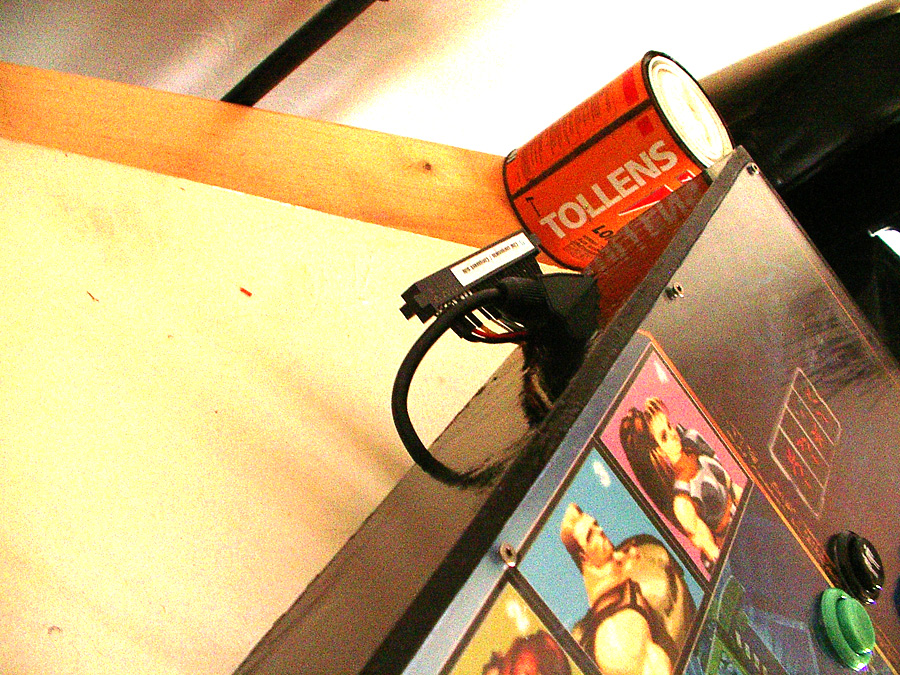

Petite vue arrière pour laisser passer d'un côté le SCART et la rallonge JAMMA, et de l'autre le petit interrupteur.




Ensuite le pénible découpage des trous dans le polycarbonate et l’ébarbage de ceux-ci ainsi qu'un test de chaque trou avec un bouton pour voir si çà rentre.
J'ai vraiment eu de grosses sueurs assez souvent...je vous raconte pas...

Puis les composants prennent leur place, je branche le jus, et hop çà s'allume.
C'est un miracle au village !



Une petite présentation tard le soir, pour se faire plaisir quand on avance pas comme on voudrait....Et surtout pour s'imaginer ce que çà va donner une fois monté,
emballé et pesé ! J'ai du évidement courir après le livreur pour le print. Genre le mec il appelle pour dire qu'il est là, et qu'il faut le rappeler, tu le rappelles, il ne répond pas, le truc repart au dépôt, tu perds une journée !






Découper le vinyl c'est quand même plus facile.

Et voilà après des heures de cablage des oublis de masse commune, je vous présente mon petit bébé récemment mis au monde !

Accouchement douloureux ! Vu la taille............Je sors.








Avec le café mon meilleur amis après ma femme et mon chat.







Et on ne résiste pas à l'appel du BANGAAAAAAAAAAAAAAAA :



Et une petite photo promotionnelle en cours !



Et bien voilà les amis, j'espère que cela vous plait, j'attends vos impressions, et si vous en voulez je peux vous en faire, ya plus qu'à couler, monter, découper, cabler, poncer, peindre, vernir, et poster. Même qu'on pourra choisir son Sticker, et ptêt bien la couleur.

[Invité]

Pas de rondelle autour de la tige des sticks pour cacher le rond et éviter la poussière dedans ?

C'est super en tout cas !

[Invité]

Pas de rondelle autour de la tige des sticks pour cacher le rond et éviter la poussière dedans ?

C'est super en tout cas !

Merci ! J'ai préféré sans puis je me la suis pété....(la rondelle....Je sors...).
Plug and play, tu branches sur la TV, avec une carte JAmma ou un PCB Hybride xxx in 1, et hop çà tourne....Excusez moi je suis fatigué, à faire 6J/7J.

[mmaaffuu117]

Très belle réalisation
Félicitations

[Mr_Kia]

moi qui ait du mal à visser une vis avec une visseuse, je suis toujours hyper admiratif des bricoleurs ! Chapichapeau bas

[Invité]

Le rendu du panel est super, tu peux nous en dire plus sur ce PVC adhésif ? C'est gros, tu es passé par un imprimeur ? Avec une méga image en haute résolution ?

[Invité]

Merci beaucoup content que çà vous plaise ! Le panel oui je l'ai fait moi même pour le graph, puis je l'ai fait imprimé. 300 dpi Taille réelle, pour être sûr que tout aille bien. Un gros fichier photoshop comme je les aime, à vous retourner l'ordi. D’où il vaut mieux travailler en rgb avec aperçu CMYK.

[emixam]

Salut
c est vraiment sympa !

Tu devrais trouver un systeme pour mettre la plaque du joystick en dessous, ca masque la déco

[quentin.lamamy]

Il y a moyen d'integrer pas mal de consoles retro la dedans. Ca pourrait être genial.

[Invité]

Merci beaucoup content que çà vous plaise ! Le panel oui je l'ai fait moi même pour le graph, puis je l'ai fait imprimé. 300 dpi Taille réelle, pour être sûr que tout aille bien. Un gros fichier photoshop comme je les aime, à vous retourner l'ordi. D’où il vaut mieux travailler en rgb avec aperçu CMYK.

Ok, merci ! En tout cas ça rend super bien !

[Loenji]

Superbe !

En plus Alien VS Predator, THE Beat'em Up ultime !
Bon goût !

Sinon, ou est-ce que tu te procures du polycarbonate ?

[Invité]

emixam : Merci, j'y ai pensé, mais question maintenance j'ai trouvé çà plus facile comme çà ! Sinon si j'appliquerai sur une commande. C'est le prototype pour l'instant. Ta remarque m'a fait trouver la solution en tous cas. THNX BUDDY !

quentin.lamamy : Il y a de la place dedans c'est dur après je ne sais pas si tout peut rentrer. N'ayant pas un stock de pcbs consoles sous la main. Mais il y de quoi s'amuser pour les bricoleurs.

onels4 : Hey de rien merci à toi des compliments, çà me fait très plaisir vu le mal que je me suis donné pour arriver jusqu'au bout. Étant donné que je n'avais jamais percé ou vissé avant....

Loenji : Thanx a lot ! AvP le meilleur jeu de la licence excepté AvP 2, dans une autre catégorie, mais un vrai bouffe pognon en Arcade, au vu de la difficulté sacrément élevée plus tu avances dans le jeu. Le polycarbonate j'ai un très bon spot sur Bordeaux. Tu es d’où ?

Quelques spécifications techniques de la bête :
- Alim Arcade +5V réglable.
- Choix du 110V ou 220V.
- Interrupteur.
- Support natif des 6 boutons sur les cartes Jamma exotiques (pas besoin de Kick Harness )

- Choix du son Stéréo ou Mono.

- Prise Scart.

- Prise minijack Audio Accessible.

- Rallonge Jamma en sortie arrière pour brancher les PCB Arcade.

- Dessus en Polycarbonate ( bonne résistance mécanique )

- Boitier en Résine PU ( bonne résistance mécanique également ).

- Sticks Arcade Graissés...Et oui çà c'est important pour de longues heures de jeu....

- Soudures renforcées sur le port Jamma Mâle de la rallonge.

- Possibilité de boutons en façade ( Test, Service ).

- Dimensions agréables pour poser les mains, avec rebord arrondi.

Voilà je crois que c'est tout. Il me reste à lui trouver un nom et l'orner d'un petit logo.

Je vais peut-être voir pour lancer des pré-commandes si certains sont intéressés.

[Khan]

la plaque de vissage des joysticks gachent un peu je trouve :s pourquoi ne pas avoir faire un trou rond tout bonnement ? sur tous les stick arcade homemade que j'ai vu, ça suffit amplement

[Invité]

la plaque de vissage des joysticks gachent un peu je trouve :s pourquoi ne pas avoir faire un trou rond tout bonnement ? sur tous les stick arcade homemade que j'ai vu, ça suffit amplement

Je n'y ai pas pensé...à vrai dire et puis pour avoir le manche plus long...

[Invité]

Ce n'est pas la longueur qui compte...

Pour revenir à AvP, en plus un super jeu, j'adore !

[Invité]

Ce n'est pas la longueur qui compte...

Pour revenir à AvP, en plus un super jeu, j'adore !

Je la sentais venir celle-là, à mille lieux, il faut dire que ces histoires de manches aussi hein ? L'important c'est de bien l'avoir en main....C'est clair AvP il rox à mort...Il faut d'ailleurs que je bosse les combos, j'ai découvert çà à l'instant sur youtube :/.

[CollecZone]

Ca fait envie. Bricolage bien propre!i J'ai deux questions si tu veux bien y répondre :) Quelle ref as tu choisie pour l'alim arcade ? Et pour les jeux non jamma, genre 6 boutons tu t'en sors comment ?

[Invité]

Alors vraiment là : BRAVO !!! Félicitations !

C'est tout simplement génial comme résultat !!

Si tu pouvais nous mettre les références de tes matériaux (notamment quel type de sticks, plastics, pvc et où tu as acheté tout ça etc …)dans une légende en bas du premier post, ça ferait un super Tuto de la mort pour le forum …

En tous cas merci de nous avoir fait partager ton aventure

[Invité]

Merci beaucoup les zamis !

- Alors le panel du dessus est en polycarbonate 3mm d'épaisseur !

- L'autre panel est une plaque de mdf de 9mm d'épaisseur.
- La caisse est un boitier que j'ai crée en résine polyuréthane de coulée,
obtenue par rapport au moulage du master en Silicone RTV (bref je peux mouler du boitier à la louche).

- Le dessous est en pvc 4mm vissé.

-Les sticks sont des no names, et les boutons sont des boutons vissables, chez Smallcab aussi, avec le vendeur le plus gentil du net.

- Pour l'intérieur grâce au SUPERGUN DELUXE Smallcab, il y a un support natif des 6 boutons....çà marche directement, une fois cablé ( par exemple sur ma blue Elf çà marche de suite sur SF2 ).

Supergun deluxe SmallCab 64.90EUR

Cliquez pour agrandir Description du produit Ce supergun vous permettra d'utiliser les cartes d'arcades au format JAMMA directement sur votre téléviseur équipée d'une prise péritel. Caractéristiques Dimension Extérieures: 15,7cm * 10,4cm. Alimentation ATX (possibilité de brancher un bouton ON/OFF). Borne d'arcade (permet de régler le +5V) (en option). Sortie vidéo Peritel RGB Sortie audio: Mono ou stéréo. Peritel Bornier Minijack (enceinte passive non amplifié) Gestion des contrôles Supporte six boutons (Support de la Blue elf 2 en natif par exemple). Joystick Néo Géo jusqu'à six boutons (possibilité d'alimenter le stick en +5V pour le stick cacaouete). Joysticks/boutons arcade à brancher sur un bornier. PCB percée pour fixation sur un support.

- l'alim est une alim arcade que j'ai pris également au même endroit

Description du produit

Alimentation 220V neuve pour borne d'arcade.

http://www.smallcab.net/product_info.php?cPath=56&products_id=213

Caractéristiques

Tensions et intensités de sortie : +5V (15A) / +12V (2,5A) / -5V (1A).
Tension de 5V réglable.
Dimensions: 190x130x50mm.
Couleur noire.

- L'interrupteur a été récupéré sur un lecteur DVD HS et recablé.

- un tas de cosses, des pieds pour PCB, un cable SCART SCARTE Mâl-Mâle.

- Une perceuse, une ponceuse, un tournevis, des vis, un pistolet à colle.

- De la patience.

Même grâce au dessous PVC Il est vissable dans une borne faîte maison.

Pour la peinture je n'ai pas encore choisi celle que je vais mettre en œuvre pour les modèles de série. Je suis parti sur une base de polyuréthane, mais ayant eu certaines réactions chimiques, je vais tester autre chose sur mes chutes de résine.

[Invité]

Parfait merci !

Il ne te reste plus qu'à copier coller tout ça dans la rubrique des pigistes en renommant le topic du style "Tuto pour faire un Mega Panel 2 joueurs" et tu pourras être publié !

Car ton tuto est résultat est super convainquant !!

encore bravo !

[Cpt.Tractor]

Cool, mais c'est pas un peu Jackie Style ? :lol:

Bon taff en tout cas, et super tuto !

[Invité]

Cool, mais c'est pas un peu Jackie Style ? :lol:

Bon taff en tout cas, et super tuto !

Jackie Style ???? Thanx for the apreciation !

[Ataré]

superbe réalisation

tu comptes en vendre ?

[Invité]

Leurs superguns sont très bien, j'ai eu des contacts directs avec leurs techniciens, qui m'ont vachement aidé pour en modifier un, la grande classe SmallCab.

[gregos17]

Superbe, ça donne envie.
As-tu un shéma de l'intérieur et notamment du cablage?

[Invité]

superbe réalisation

tu comptes en vendre ?

Salut ! Merci oui je compte et surtout j'aimerai bien pouvoir commercialiser le double stick en petite série, avec possibilité d'avoir son propre print dessus ou bien le print créé et graphé sur mesure,
voire même imprimé directement sur le panel du dessus, il faut étudier le problème.
Pour le boitier vu que le moule est prêt, ce n'est pas le plus difficile.

onels4 : C'est clair qu'ils font du très bon travail chez smallcab. J'avais eu leur référence par un forum dont je ne me souviens plus le nom, et du coup j'ai foncé tête baissé après avoir lu des reviews de leurs supergun. Par contre je déssoude le port P1 dessus, vu qu'il est connecté au stick....brancher une manette est alors inutile.

Je viens de le faire tourner pendant 5 heures non stop. Après graissage des sticks depuis ce matin, il tourne comme une horloge ! Pas un accroc...rhhaaa puis les combos dans AvP sont jouissifs, en Predator Hunter mon préféré !

gregos17 : Merci mec ! Non désolé je n'ai pas de schéma, il faut bien respecter les masses communes, après juste brancher les fils ou c'est écrit, et çà marche. Comme dirait l'autre c'est pas sorcier. çà prend juste du temps.

[gregos17]

J'aimerais vraiment faire une merveille comme ça (même moins beau), mais tous ces fils et matos me fait un peu peur.
Pourtant je regarde les supergun depuis un moment pour me faire une minicab ou un panel comme celui ci.
En tout cas, très beau boulot.

[Invité]

Cool, mais c'est pas un peu Jackie Style ? :lol:

Dans ce cas toutes les bornes d'Arcade du monde le sont.
Et puis on est toujours le "Jacky" de quelqu'un ...

[Khan]

il faut que je te montre un bon fabricant de stick si tu compte te mettre dans la vente :)

http://www.b15sdmdesigns.com/#!__main

http://www.joystickvault.com/showgallery.php?ppuser=2812&cat=500




il fait ça comme un hobbie, sa qualité n'est qu'exemplaire et j'espere qu'il te donnera des idées :)


j'me souviens pas avoir lu, il est multi plate forme ou simplement pour borne ?

[Invité]

Ouah 250 livres (317 €) le stick ! Tu m'étonnes qu'ils sont beaux !
