Quelques galères avec mon CPC 6128+, aide(s) bienvenue(s)

[Tonton-thon]

Bien le bonjour,

Je suis l'heureux possesseur d'un CPC 6128+ en relativement bon état, acheté il y a trois ans auquel j'ai rajouté un Gotek en externe et un C4CPC.

Je n'ai acheté que le clavier car manque de place donc j'ai pris un adaptateur secteur 5V qui délivre 3A que j'ai branché sur ma TV (et sinon l'OSSC).

Tout fonctionnait nickel, sauf le lecteur de disquettes où il fallait changer la courroie, ce qui est courant et normal.

J'achète une courroie neuve sur Ebay, je l'installe sur mon lecteur, j'ai pris des photos avant débranchement au cas où ça merderait.
Tout rebranché nickel comme il faut, je lance le CPC, et là, plus de lecteur qui répond. Il ne tourne même pas...

Je ne comprends pas, alors je débranche, vérifie les branchements, je recommence etc et je rebranche...que dalle. Lecteur qui ne tourne plus, ne fait plus un bruit.

M**** alors.

Du coup, je passe commande pour un Gotek, tant pis pour mes nombreuses disquettes originales achetées avec le CPC.

Le Gotek reçu, j'installe mais tout n'est pas parfait. Certains jeux se lancent, d'autres pas du tout.
J'avais posté sur mon topic à l'époque, il y avait un souci de jumper.
J'ai modifié et apparemment, tout fonctionnait.

Ça c'était avant...

Récemment, je décide de le rebrancher.
Sait-on jamais, un miracle...oui bon laissez tomber, faut pas rêver, le lecteur de disquette est toujours HS.

Je rebranche le Gotek et mon jumper n'a pas bougé depuis un an (tout à gauche), j'ai à nouveau des jeux qui ne se lancent pas.
Certains oui, mais d'autres non.
Alors j'ai le switch derrière le gotek, pour couper ou pas le lecteur, mais en fait, j'ai fait toutes les combinaisons possibles, je n'arrive pas à le faire fonctionner avec TOUS les jeux.
Impossible de lancer un Baby Jo malgré X versions à ma disposition, idem pour Moktar ou Gryzor, comme Xyphoes et j'en passe.
Par contre un Addams Family, Fruity Franck ou Flying Shark ok.
Bref c'est aléatoire.

Je décide quand même de regarder mon souci de lecteur, j'avais fait mesurer par mon beau frère la tension de mon lecteur avec le jus mais je m'étais planté de chargeur donc pas possible de savoir.

Je me retrouve avec un CPC qui fonctionne quand même, je ne pense pas que l'alimentation soit en cause, les 5V délivrent bien 3A (faut 2.4 pour le lecteur), heureusement que le C4CPC fonctionne mais pour reprendre l'exemple de Moktar et BabyJo, ils ne sont pas listés. J'ai tenté une conversion dsk en cpr, mais même après cela, je n'arrive pas à les lancer avec le C4CPC (écran qui reste noir), j'ai forcément dû merder encore quelque part.

J'en ai un peu ma claque en fait, j'hésite à racheter un clavier avec lecteur fonctionnel (si c'est bien un souci de lecteur) mais vu les prix...

Le Gotek qui fonctionne partiellement, ça aussi ça me gonfle et je dois être une quiche pour les conversions dsk en cpr parce que si je pouvais n'utiliser que le C4CPC, je laisserai tomber le Gotek et le lecteur...mais même ça, j'y arrive pas.

Bref, si vous avez des avis, des suggestions, des remarques, allez-y, je me sens un peu démuni.
Je vais m'en remettre hein mais je voulais profiter de mes vacances pour ressortir le CPC, ben j'ai pas fait grand chose...

Moralité :

- Lecteur HS mais sans trop savoir pourquoi
- Gotek capricieux, y a trois ans tout fonctionnait au poil, j'ai rien touché, je rebranche et c'est plus pareil
- C4CPC c'est une tuerie mais pour rajouter toute la ludothèque manquantes (en fichier dsk), je comprends que dalle

A vous les studios et merci par avance

[cosmos99]

C'est ptet pas ça , mais tu peut toujours tenter le coup.... Histoire de voir si le probleme est là.

https://forum.system-cfg.com/viewtopic.php?f=18&t=9552

Vérifie la continuité du fusible quand meme avant.

[Tonton-thon]

Merci.

J'ai pu faire mesurer à nouveau avec le bon chargeur.

Les 5V arrivent bien sur l'alim mais 0 sur le lecteur de disquette.
On a fait chaque 'pont' et il semblerait que le régulateur de tension situé en C34 soit potentiellement la cause car il ne délivre quasiment rien.
Mon beau frère va essayer d'en trouver à son taf et les remplacer...

[tophe38]

C34 me fait plutôt penser à un condensateur. Et un condensateur est généralement placé entre la tension (ici 5V) et la masse.

Les condensateurs sont utilisés (mais pas que) comme "lisseur" ou amortisseur des fluctuations de la tension. D'où leur position entre une tension et la masse.

[Tonton-thon]

En tout cas c'est un condensateur noir avec les refs K1d C1815 Y
J'ai vu C34 mais j'ai pu me planter ^^

[tophe38]

Le C1815, c'est un transistor, Q05
C'est difficile à tester, car le transistor fonction comme une sorte d'interrupteur.

Il existe les services manual pour les CPC 6128+. Tu y trouveras plein d'infos utiles (dont la liste des composants de la machine)

[Tonton-thon]

Effectivement c'est pas C34

[Tonton-thon]

Bon alors j'ai du nouveau...
Hier soir m'est revenu un truc mais il était 1h du mat, je me suis dit que je ferais ça ce soir là.

Et ça valait le coup !

Enfin, vous allez me dire ce que vous en pensez surtout.

J'explique : je ne comprenais pas pourquoi mon Gotek merdait à lancer certains jeux quand bien même je savais qu'il fallait 'couper' le lecteur pour que le Gotek soit reconnu à la place (jumper et switch).
Rien à faire, toutes les combinaisons font que les jeux que j'avais cités (Moktar, Gryzor, Xyphoes Fantasy, BabyJo et bien d'autres) ne se lançaient pas (au mieux j'arrivais sur l'écran de chargement et plus de son du buzzer du Gotek).
Comme je vous expliquais, cette histoire de jus qui arrive au lecteur m'a en fait interpellé, et j'ai pensé à débrancher carrément le lecteur de disquette (les deux nappes) et ne laisser que mon Gotek en externe.
Et là, miracle, TOUS les jeux se lancent sur le Gotek, TOUS.

Donc ma prémonition d'hier soir était pas déconnante...

Bon ça c'est cool mais maintenant j'en reviens au lecteur de disquette... y a forcément un truc quelque part puisque si je l'enlève, ça ne gêne plus le Gotek mais si je le remets, et encore une fois, peu importe le jumper ou le switch, ça merde. Même avec |A ou |B ou |DISC.
Et en plus le lecteur ne tourne pas donc y a forcément un truc qui va pas, y a un blocage quelque part.

Je suis 'content' que le Gotek fonctionne ENFIN mais ça veut dire que le lecteur doit être débranché, et faire juste acte de présence.

[cosmos99]

C'est déja mieux ! Ce que tu pourrais éssayer, c'est brancher le GOTEK à la place du lecteur interne et voir s'il fonctionne,  déja ça permettrait de dédouaner la carte mere du CPC. Tu ne l'as utilisé qu'en externe jusqu'à présent ? Enfin étudie soigneusement le branchement des nappes AVANT , pas tout détruire....

[Tonton-thon]

Merci ^^
Et oui, utilisé qu'en externe.

Après pour brancher le Gotek en interne, je t'avoue, je sais pas trop comment faire, la nappe du CPC est plus petite que le Gotek et quoiqu'il arrive, ça ne s'enfiche pas (et risque de tordre un pin à cause du bout noir de la nappe, 34 contre 26 broches). Là je doute que ce soit possible sauf à avoir un adaptateur comme pour les internes?

[cosmos99]

Il faut regarder les tutos d'abord, c'est pour ça que je te prevenais, pas faire n'importe quoi. Oui il est possible qu'il faille une nappe spécifique. Ce qui était bien, c'est que tu savais tout de suite ou focaliser ton probleme de lecteur , soit c'est lui tout seul , soit c'est la carte mere ou les deux. Je t'avoue que remplacer un transistor j'y crois pas trop ,j'ai jamais croisé de transistor HS , des condensateurs oui , des fusibles , des puces... As tu vérifié la continuité du fusible du lecteur ? C'est la premiere chose à faire. T'es sur que t'as pas oublié de rebrancher un truc sur sa PCB ? Je me souviens plus du lecteur du + , mais ceux des 6128 y a plusieurs cables....

[Tonton-thon]

Possible pour les transistors, ça se trouve c'est pas du tout ça mais je suis déjà limité en compétences et en équipement ^^

Je crois qu'on avait vérifié la continuité du lecteur, on en a fait plusieurs, c'est pour ça que ce transistor noir qui ressortait à zero m'a intrigué. J'ai vérifié X fois tous les branchements, je sais pas où j'ai pu merder.

Je ferai des photos à l'occasion au cas où quelqu'un verrait un truc pas clair.

Pour le Gotek, tu pensais à cela pour la nappe? https://www.ebay.fr/itm/165579814482?hash=item268d537652:g:ddMAAOSwIUNiLivN&amdata=enc%3AAQAIAAAA4O2HaSaAe5OVc7MbBlv%2BiXIHICvSYl%2FNaNocogTgwQken8Jr1EFGAs8n%2FTIBWWAvLuMmoX5tb%2FZDs7cs%2BGiPJEfDMc0Vv6b4MnehzO10%2BOH%2BLEEjJTuoeSDQ%2FrrzTRuCjN5Q8MIya7TJzJhsBq%2BYQG658p4UErS8y%2BCc2nxnUNcuGorc4%2F1GiAhT%2B38u1DSRuK0A7l%2FWgOrIRH72eTXHeaOh8PBWx6MIqtPp5yoklF%2FuQ0OlptKt67KR6rhIys8oRHTCpIeAu3KPbMRdpQn7z0Cxyw5p%2BXc1bA9YmktzcKTZ%7Ctkp%3ABk9SR7CO2qrRYg

[Matari]

C'est space mountain ton histoire !

[Tonton-thon]

Ah oui un truc de fou.

Ça 'marchait' mais fallait changer la courroie. Je change cette dernière... Début des galères.

Mais ça va, je reste positif. Mais j'aimerais bien comprendre quand même

[cosmos99]

Oui pour le Gotek c'est bien ce genre d'adaptateur, par contre c'est pas précisé si c'est compatible avec les "plus", j'en ai regardé d'autres et je vois pas la précision.Je suppose que oui car à part le 12 volts plus utilisé, pour l'autre nappe ça doit etre le meme brochage. Ton lecteur s'allumait quand il était "fonctionnel" ?

edit: non mais il m'est arrivé aussi qu'un lecteur bien fonctionnel ne lisent plus rien ou mal comme ça du jour au lendemain apres quelques temps de stockage, les matériaux se dégradent ici ou là , t'as qu'a voir les courroies

[Tonton-thon]

Si seulement j'avais quelqu'un vers chez moi pour essayer sur un autre CPC !

Après si un âme veut se dévouer à recevoir mon lecteur et tester sur le sien, me dire qu'il fonctionne, ça peut se faire aussi

Sinon trouver un autre CPC pas trop chère et voir si ça fait pareil...

Les options sont nombreuses ! (mais coûteuses aussi).

[Matari]

Si seulement j'avais quelqu'un vers chez moi pour essayer sur un autre CPC !

Après si un âme veut se dévouer à recevoir mon lecteur et tester sur le sien, me dire qu'il fonctionne, ça peut se faire aussi

T’es un peu loin mais je veux bien le tester...

[cosmos99]

Essayes voir d'alimenter le GOTEK avec le cable d'alim de ton lecteur interne.Assures toi que ça balance aucun  12 volts.

[Tonton-thon]

Si seulement j'avais quelqu'un vers chez moi pour essayer sur un autre CPC !

Après si un âme veut se dévouer à recevoir mon lecteur et tester sur le sien, me dire qu'il fonctionne, ça peut se faire aussi

T’es un peu loin mais je veux bien le tester...

Je note, je termine entre temps (du mieux possible) ma collection de Tilt mais c'est l'idée en effet de faire tester

Essayes voir d'alimenter le GOTEK avec le cable d'alim de ton lecteur interne.Assures toi que ça balance aucun  12 volts.

Le petit connecteur à fil rouge et noir? (4 broches)

[tophe38]

Quand le 12V du connecteur molex n'est pas utilisé, il n'est généralement pas relié. C'est le cas sur les Gotek par exemple.
Le seul soucis avec les Amstrad, c'est qu'ils ont inversé le 5V et le 12V (quand les 2 tensions sont présentes).
Sur la gamme +, qui n'utilise le 5V, il me semble le 5V est de retour à la position standard.

Concernant la conversion de la nappe 26<->34, il s'agit juste d'un "décalage" de lignes comme le montre cette page wiki
https://www.cpcwiki.eu/index.php/DIY:Floppy_Drives
Perso, j'ai déjà simplement le connecteur femelle 26pin, et mis à la place un connecteur femelle 34pin.

[cosmos99]

Essayes voir d'alimenter le GOTEK avec le cable d'alim de ton lecteur interne.Assures toi que ça balance aucun  12 volts.

Le petit connecteur à fil rouge et noir? (4 broches)

Oui c'est bien ça , tu devrais regarder sur le lecteur , ça doit etre indiqué du quel coté est le 5 volts , et oui comme on rentre pas de 12 volts comme sur les 6128 old , il n'y a que du 5 volts donc pas de risque , soit c'est inversé sur le lecteur du CPC+ et le 5 volts va sur une pin non utilisée du GOTEK alors faudra branché dans l'autre sens si tu peux avec le détrompeur, mais tu risque pas de balancer du 12 volts sur le Gotek qui attend du 5 volts , comme ce serait le cas avec le petit connecteur d'un 6128 old qui a 5 volts d'un coté et 12 volts de l'autre. Sinon si tu as un testeur ça peut faire l'affaire aussi ,voir si tu as bien du 5 volts sur ce connecteur.

Il serait interressant aussi de faire l'inverse , utiliser le connecteur alim que tu branches sur ton GOTEK en externe sur ton lecteur disquette voir s'il s'allume.Parce que ça me revient, il doit s'allumer meme si la courroie est HS.

[Tonton-thon]

Quand le 12V du connecteur molex n'est pas utilisé, il n'est généralement pas relié. C'est le cas sur les Gotek par exemple.
Le seul soucis avec les Amstrad, c'est qu'ils ont inversé le 5V et le 12V (quand les 2 tensions sont présentes).
Sur la gamme +, qui n'utilise le 5V, il me semble le 5V est de retour à la position standard.

Concernant la conversion de la nappe 26<->34, il s'agit juste d'un "décalage" de lignes comme le montre cette page wiki
https://www.cpcwiki.eu/index.php/DIY:Floppy_Drives
Perso, j'ai déjà simplement le connecteur femelle 26pin, et mis à la place un connecteur femelle 34pin.

Je suis tellement pas doué que je serais capable de tout faire foirer

Essayes voir d'alimenter le GOTEK avec le cable d'alim de ton lecteur interne.Assures toi que ça balance aucun  12 volts.

Le petit connecteur à fil rouge et noir? (4 broches)

Oui c'est bien ça , tu devrais regarder sur le lecteur , ça doit etre indiqué du quel coté est le 5 volts , et oui comme on rentre pas de 12 volts comme sur les 6128 old , il n'y a que du 5 volts donc pas de risque , soit c'est inversé sur le lecteur du CPC+ et le 5 volts va sur une pin non utilisée du GOTEK alors faudra branché dans l'autre sens si tu peux avec le détrompeur, mais tu risque pas de balancer du 12 volts sur le Gotek qui attend du 5 volts , comme ce serait le cas avec le petit connecteur d'un 6128 old qui a 5 volts d'un coté et 12 volts de l'autre. Sinon si tu as un testeur ça peut faire l'affaire aussi ,voir si tu as bien du 5 volts sur ce connecteur.

Il serait interressant aussi de faire l'inverse , utiliser le connecteur alim que tu branches sur ton GOTEK en externe sur ton lecteur disquette voir s'il s'allume.Parce que ça me revient, il doit s'allumer meme si la courroie est HS.

Quand tu dis s'allumer, c'est le voyant rouge ?

Je regarde ça ce WE.

[cosmos99]

Oui c'est ce que j'aimerais savoir, le voyant rouge, sur 6128 old c'est sur il s'allume meme quand la courroie est HS ou pas présente , quand tu tapes un CAT bien sur. Je suppose que c'est pareil pour le 6128+

La manip que je te propose est sans risque meme si tu inverses le connecteur vu qu'il n'y a pas de 12 volts sur celui-çi.

Photo de ton lecteur: C'est J2 en bas à gauche. Le fil rouge , soit le 5 volts vient sur la pin 4 , je viens de vérifier sur mon 6128+ , la pin 1 n'est pas connectée(aucun fil sur le connecteur) et deux noirs au centre. Je sais pas à quoi ressemble le connecteur que tu branches sur ton GOTEK , mais s'il a 3 fils aussi , bein c'est le fil à "l'exterieur" qui envoie le 5 volts , qu'il faudra donc placer sur la pin 4 de J2

[Tonton-thon]

ok merci pour les précisions, je te redis

[cosmos99]

J'ai édité !

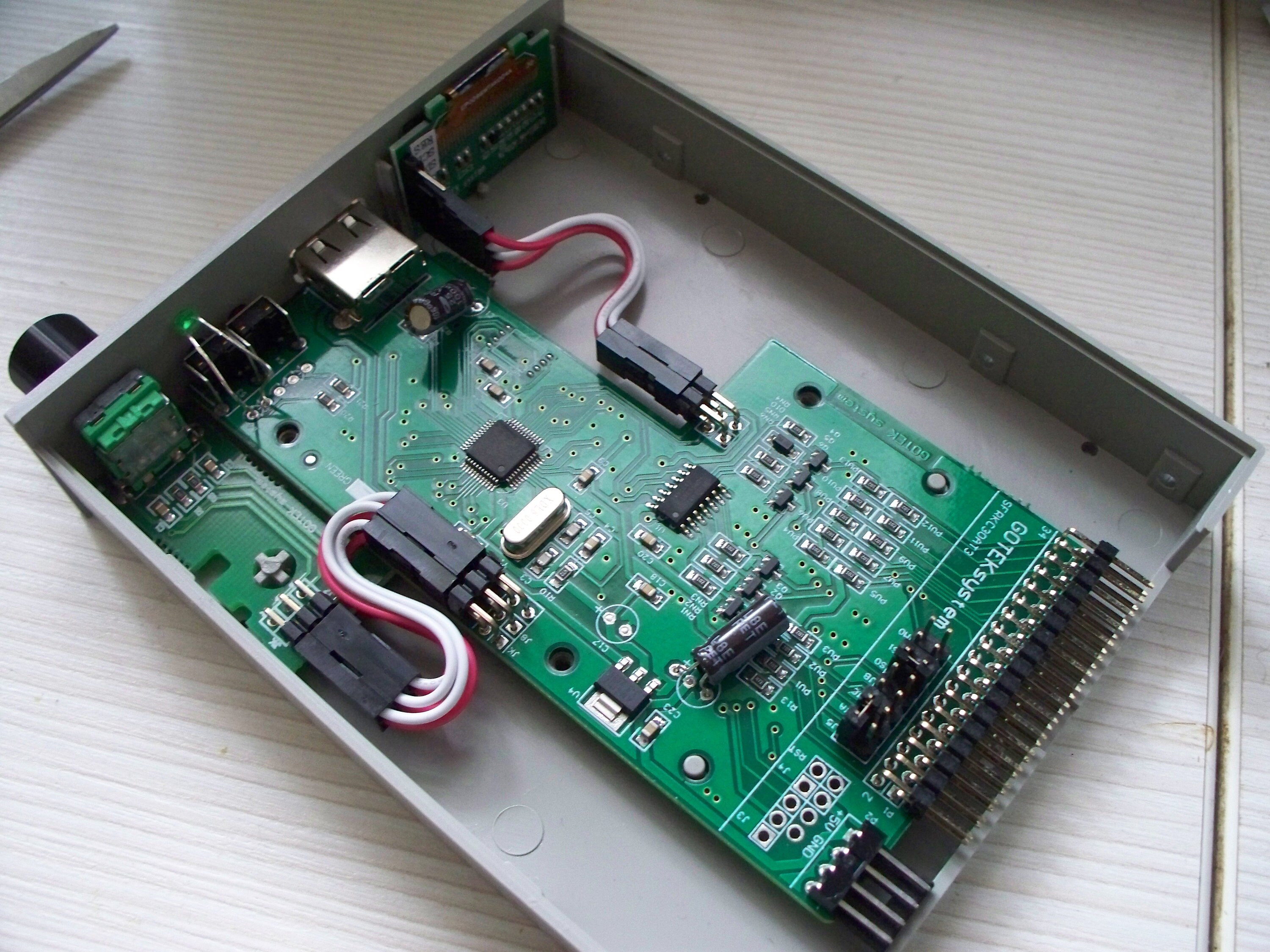

Bon voilà , comme tu peut voir , sur ton GOTEK , le +5 volts est à l'opposé :

[Tonton-thon]

J'ai fait comme tu as dit pour le lecteur mais la diode rouge ne s'allume pas.
Probablement le lecteur HS donc...
Vous me direz, l'important c'est que le cpc fonctionne et qu'avec le gotek et le c4cpc je n'ai pas à me plaindre.
Après faut juste que je pense à bien débrancher le lecteur pour être tranquille...

[cosmos99]

Zut... Tu as bien mis le +5 volts vers l'exterieur comme je t'ai dit ? En fait si tu met cote à cote GOTEK et lecteur , il faut inverser cette prise,celle que tu utilises pour ton GOTEK, pour le lecteur et vice versa , la prise interne faut l'inverser sur le GOTEK.Mais bon si tu as tout bien fait , oui c'est le lecteur le probleme.

Une chose à laquelle tu m'as pas répondu, as tu jamais vu la diode s'allumer ? Parce que c'est important. Si tu l'as vu s'allumer dans le passé , c'est que t'as fait qqchose pendant le changement de la courroie. Je serais toi , je referais les 4 soudures du connecteur d'alim, sait on jamais.Donc sur la PCB du lecteur.Enfin ça se présente comme 3 soudures puisqu'on a un pont au milieu mais je pense que tu m'as compris

Bon, apres , etre sur que t'as bien rebranché TOUT les cables qui se branchent sur la PCB du lecteur , verifie le fusible , refaire les soudures que je t'ai dit, apres ce sera plus compliqué si c'est l'electronique...

[Tonton-thon]

Alors je te dis ça de mémoire mais quand je l'ai acheté il y a trois ans, le lecteur tournait (mais la courroie était HS, toute sèche) et le voyant rouge s'allumait.
Quand j'ai changé la courroie, c'est à partir de ce moment là où j'ai plus eu de son ni d'image on va dire...
Donc à priori, plus de voyant non plus mais je peux pas le garantie à 100%, m'en souviens plus trop. Mais en tout cas là, rien du tout.

Merci de prendre du temps en tout cas

[cosmos99]

Je sens que c'est un truc tout con , bon tu as les cartes en main , à toi de jouer

[Tonton-thon]

C'est ce que je me dis depuis le début... ou alors c'est que j'ai VRAIMENT pas de bol.

Limite j'essaye de trouver un CPC en sale état pour juste me persuader que tout va bien, quitte à changer la CM ou le lecteur
