Acquisition borne jeutel et questions ^^

[Bouba]

Salut les copains , je viens de faire l'acquisition du borne jeutel 100% d'origine et 100% fonctionnelle , d'ailleurs je vais la laisser comme ca je pense a part changement du marquee et achat d'une pandora box , enfin bref une petite question c'est quoi cette petite carte avec composant rouge fixer au dessus de mon pcb ?






et au cas ou je viendrais a changer d'avis c'est pas trop compliquer de recabler la borne pour avoir 6 bouttons ?

[elwing35]

Salut

Je ne suis pas hyper callé en arcade, mais n’est ce pas le câblage du controller ?

[Ataré]

ce ne sont pas des mini switch pour des options du jeu
??

[Bouba]

merci les gars on va attendre qu'un specialiste passe par la ^^

[tilou]

oui c'est bien les dips switch
par contre ton câblage jamma est vraiment étrange

[emilealpi]

Les composants rouges sont bien les DIPSWITCHEs. Ta borne n’est pas câblée JAMMA mais Jeutel, c’est pourquoi un adaptateur est requis entre ta PCB et ton connecteur.

[tilou]

Ta borne n’est pas câblée JAMMA mais Jeutel

ya un câblage propre aux jeutel ???
la mienne était câblé D'origine jamma

[petitevieille]

Je suppose que la borne était prévue pour des jeux pré-jamma, donc avec des connecteurs multiples et variés. Avec l'adaptateur jamma, si tout marche bien, tu as déjà ce qu.il faut pour faire tourner une pandora's box jamma - sauf peut-être un éventuel harness pour 6 boutons.

Après la pandora, c'est un bon dépannage à pas cher, mais quand tu as un bel écran l'affichage stretché et variable de cette box n'est pas super agréable. Si tu peux comparer.le même jeu en pcb et sur la pandora tu verras tout de suite la différence.

Pour passer à 6 boutons le plus chiant c'est de faire le panel.

[Bouba]

ok merci pour ces precisions les gars , je vous tiens au courant pour la suite quand je recois ma pandora .

a oui encore une question ^^ donc si je recable ma borne en jamma je n'aurais plus besoin de brancher les dipswitch ?

[tilou]

a oui encore une question ^^ donc si je recable ma borne en jamma je n'aurais plus besoin de brancher les dipswitch ?

les dipswitch sont propre a chaque pcb et permettent de regeler les paramètres du jeu (ex le nombre de crédit par piece)

[petitevieille]

Oui les dipswitches c'est un élément de la pcb, pas de la borne.

Avec l'adaptateur actuel tu as déjà un peigne jamma en fait, a priori pas besoin de recâbler. Tu peux mettre une autre pcb jamma en théorie.

Si tu veux faire propre tu peux prendre un nouveau faisceau jamma et tout refaire, mais si ça marche comme ça…


Edith de Poste : j'avais mal vu, en fait la petite pcb portant les dipswitches est alimentée en repiquage sur le jamma. Avec un autre jeu tu n'auras pas besoin de ça, mais s'il y a bien un connecteur sur la petite pcb tu peux débrancher et laisser comme ça quand tu installes un autre jeu.

[Bouba]

je viens de recevoir ma pandora4s mais probleme , alors que les couleurs sont nickel avec mon pcb quand je branche ma pandora ca marche pas top , le contraste et trés bas et je sais pas pourquoi ca ce regle ca ? mais bon je voit pourquoi ca fait ca vu que le pcb marche impec ...

quelques photo de mon ecran et connection jamma ...

[tilou]

tu dois avoir des potards pour regler le contraste , la luminosité , et le centrage de l'écran, ah et aussi le balayage

[Bouba]

pour les potards tu parles des 4 tiges blanches sur la photo 2 ? si c'est ca ya rien qui change le contraste ou la luminosité  :/

en tout cas merci pour essayer de m'aider

[emilealpi]

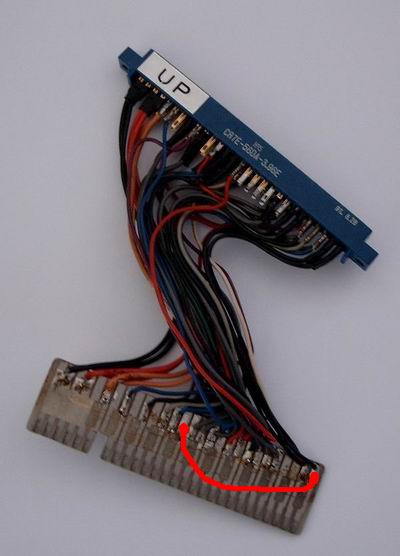

C'est peut être la masse vidéo qui n'est pas reliée aux autres. Relie la pin 14 aux pins 1-2 ou 27-28, comme ça :

[tilou]

si tu as un écran antarex sur ta jeutel il reste un potard situé sous la platine de l'écran ..... enfin normalement

[Bouba]

c'est bon les gars j'ai reussi je sais pas si c'est ca mais j'ai bidouiller les 2 grandes tiges noires ( photo1 ) et miracle de la couleur !

[mic]

Ne la bousille pas , Laisse la d'origine , tu as la chance d'en avoir une en bon état et qui fonctionne..fait du custom sur une autre

[Bouba]

Ne la bousille pas , Laisse la d'origine , tu as la chance d'en avoir une en bon état et qui fonctionne..fait du custom sur une autre

t'inquietes pas je vais juste changer le marquee et remplacer les serrures cassées et basta , tant qu'elle tiens le coup elle restera comme ca

[mic]

Très sage décision

[Patoulatchi]

[Bouba]

Après la pandora, c'est un bon dépannage à pas cher, mais quand tu as un bel écran l'affichage stretché et variable de cette box n'est pas super agréable. Si tu peux comparer.le même jeu en pcb et sur la pandora tu verras tout de suite la différence.

j'ai fait le test et c'est vrai que la difference est flagrante .

[Bouba]

voila quelques photos de ma borne rafraichie et merci encore a ceux qui ont repondu a mes questions

changement du marquee , overlay pannel , remplacement serrure et ampoules monayeur , pose d'un neon led , changement roulettes ...

[rafa88]

super boulot ça rend vraiment bien.  Tu as fait comment pour mettre un néon led à la place du néon d'origine?

[Bouba]

il n'y avait pas de neon d'origine ...  j'ai juste mis un neon led >> lien et raccorder au 12 volt de mon alim .
