Re: ma borne arcade magnum

par yassa Dim 4 Sep 2016 - 11:25

Je.vais chercher ça mais.le vendeur ma.dit que.c était un faux contact il.c est bien.foutu de moi je.vais e contacter

La.on me.propose.un.ecran borne acade à 200 euroneuf le.mieux c est quoi la.tele cathodique ou l autre

par superkeupon Dim 4 Sep 2016 - 14:15

elle a l'air super propre, j'ai une jeutel pour ma part j'iame bien les vieilles bornes de bistrot

par yassa Dim 4 Sep 2016 - 14:24

Moi aussi je cherchais spécifiquement ce genre de borne
Par contre un conseil éviter levendeur de Gorcy dans le.54 car il vend des bornes mais comme il.viens dé me dire il.s y connais pas

par lex_terieur Dim 4 Sep 2016 - 17:23

200€ ? Je sais pas si c'est la platine plus le tube garantie neuf je pence que c'est honnête.

par yassa Jeu 8 Sep 2016 - 12:59

Salut
Bon ben je pense me résigné à mettre un écran télé dans ma borne.
Est ce compliqué ? Je ne trouve pas de tuto sur comment faire j.ai pris le Scarttojamma maintenant je l alimente comment

par mario25 Jeu 8 Sep 2016 - 14:37

Tiens je n'avais pas vu ton topic, jolie borne. thumleft

Ta platine est une Intervideo. Là comme ça je ne pourrais pas déterminer de quel modèle il s'agit, il faudrait faire des recherches.

Attends un peu avant de la balancer pour y mettre une TV. C'est un écran arcade de bonne qualité et la panne n'est vraiment pas méchante.

Ton vendeur à raison, si tu tape dessus et que l'image revient il s'agit tout bétement d''un faux contact. Il suffit d'inspecter les soudures de la platine et de refaire celles qui sont sèches, trouées ou cassées.

Si tu n'as pas trop de connaissances en électronique je te conseille de jeter un œil à ce document pour voir de quoi je parle:

http://the.nerv.free.fr/docpro/depannage_mtc9000.pdf

Il est destiné à un autre modèle de platine mais tu as des photos montrant les differents types de soudures defectueuses.

Voilà.

par yassa Jeu 8 Sep 2016 - 15:07

C est un vp280 intervideo
La.a pars un trait horizontale sur l écran j ai rien du tout
Je vais lire ton lien merci.j espère que ça m.aidera

par yassa Sam 10 Sep 2016 - 17:15

Alors suite à mon problème d écran j ai mis un écran normal à côté de la borne pour tester.
J ai acheté le jamma to scart de chez smallcab donc je branche le jamma à l adaptateur et je connecté la Pandora

Tout s allumé eureka mais la patatra badaboum plus rien ne répond de mon panel même le monnayeur ne répond pas il s allumé mais ne donne aucun crédit

par lex_terieur Dim 11 Sep 2016 - 10:58

c'est quand même curieux ton histoire.

Tu n'a plus qu'à tous re contrôler avec ta panne.

par yassa Dim 11 Sep 2016 - 11:44

Ça me rend fou surtout
Je pense qu elle va rester comme ça un bon moment car.la.je.ne comprend plus du tout qu es ce qui ne.va pas la.masse rien à bouger rien n as été toucher comment c est possible

par yassa Dim 11 Sep 2016 - 19:17

Problème résolu me panel fonctionne allez savoir pourquoi le pin 27 ne faisait pas assez masse j.ai enlever.les 3 câbles qui étaient soude dessus je les ais mis sur le pin 28 et voilà quand même bizarre non

par lex_terieur Dim 11 Sep 2016 - 21:26

Soudure sèche sûrement. Mais du coup sa fonctionne avec ta TV mais avec ton écrans d'origine. ?

par yassa Dim 11 Sep 2016 - 23:21

Avec la tele ça fonctionne niveau de mon écran pas réparer encore on m.as doit de dessouder une diode et une.resistance et de.les.tester je.vais voir mais.c est moins.facile.quand même.

par yassa Lun 12 Sep 2016 - 19:14

J ai eu la réponse se de smallcab c est le Scarttojamma une.fois.conncter faut changer le.pin

par lex_terieur Lun 12 Sep 2016 - 20:23

A ba d'accord. Si il ne le stipule pas sa va être compliquer. Enfin tu à trouver tous seul c'est déjà sa ^_^

par yassa Lun 12 Sep 2016 - 21:36

Lol ouai quand.meme.une.chose super simple qui.m as pris trois jour :)

Une question le kickarness il va pas sur la Pandora ?
Je suis obliger de le démonter pour avoir les boutons 5 et 6 sur le jamma c est bien ca
Tu sais où je dois les mettre stp

par lex_terieur Mar 13 Sep 2016 - 20:27

Sur la Pandora nox les bouton 5 et 6 son cabler sur le jamma en "d" et "e" pour le bouton 5 et 6 joueur 2, et en 26 et 27 pour les bouton 5 et 6 joueur 1.

Se qui en le disant sa explique pourquoi sa ne fonctionné pas ton histoire de masse directement en 27.

Donc tu a plusieur méthode Pour ramener les bouton à leur emplacement.

Couper et souder ( beurk)
Faire un pond entre kickharness et jamma ( pas top non plus )

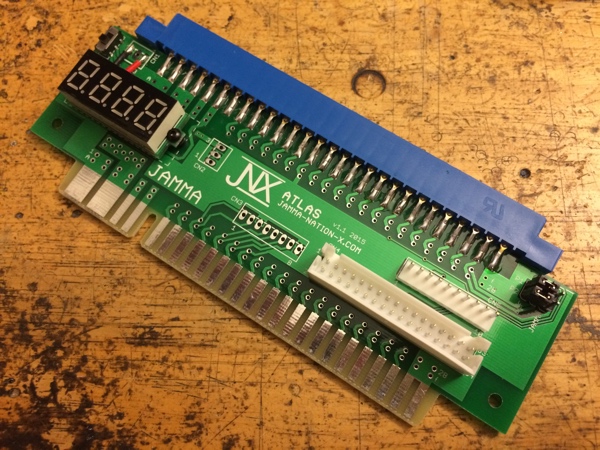

Ou faire se qui me semble le mieux : trouver une plaque jamma adaptatrice pour Pandora box où tu peux brancher ton kickharness sans modifier ta borne.

Genre sa :
ma borne arcade magnum - Page 3 Image28

Il est en vente Ici

Avantage un Voltmetre intégrer cheers

Voilà ^_^

par yassa Mar 13 Sep 2016 - 21:23

OK très bonne idée. Et c est très propre parcontre.tu pense que ça passe ça va faire jamma après.j ai le scarttojamma plus le truc la.
Ça va pas poser de problème.

par lex_terieur Jeu 15 Sep 2016 - 22:43

Non. C'est un peux un empilage c'est vrais mais si tu achète des pied de PCB, chaque adaptateur a des trous pour fixer les pied. Du coup sa se tien bien et sa ne tombe pas sous le poids. Et sa fait plus pro. ^_^
